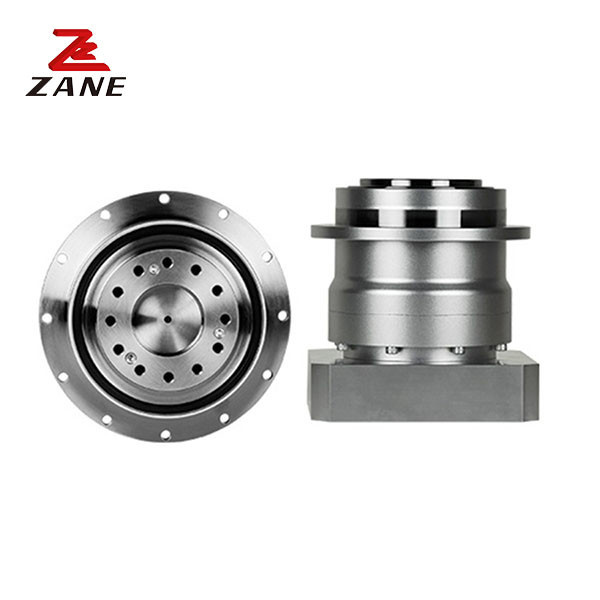

Riduttore epicicloidale VRB140 per cambio Shimpo ad alta precisione per robot
  • Riduttore epicicloidale VRB140 per cambio Shimpo ad alta precisione per robot
Riduttore epicicloidale VRB140 per cambio Shimpo ad alta precisione per robot

Riduttore epicicloidale VRB140 per cambio Shimpo ad alta precisione per robot

Luogo di origine Il Giappone
Marca Nidec
Certificazione CE,ISO
Numero di modello VRB
Dettagli del prodotto
Nome del prodotto:
Cambio di Nidec Shimpo
Produttore:
Nidec Shimpo
Serie del prodotto:
Serie VRB
Peso (kg):
6 kg
Dimensione del fotogramma:
140
Disposizione degli ingranaggi:
Di origine vegetale
Carico radiale massimo:
9100N
Carico assiale massimo:
8200N
Applicazione:
Robot, attrezzatura di automazione, macchina di CNC
Evidenziare:

Cambio Shimpo ad alta precisione

,

riduttore epicicloidale robot

,

riduttore epicicloidale VRB140

Descrizione di prodotto

Descrizione del prodotto:

Le trasmissioni Nidec Shimpo sono delle trasmissioni di alta qualità progettate per un funzionamento affidabile ed efficiente nelle applicazioni di macchine robotiche, di automazione e CNC.Prodotto da Nidec Shimpo, questo cambio è costruito con un materiale di ferro per un carico radiale massimo di 9100N e una disposizione di ingranaggi planetari.rendendolo la scelta perfetta per qualsiasi macchinario automatizzato.

Parametri tecnici:

Cornice

dimensione

 Fase Rapporto Torsione nominale di uscita Torsione di uscita massima Torsione di arresto di emergenza Velocità nominale di ingresso Velocità massima di ingresso Carico radiale autorizzato Carico assiale autorizzato
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















140





1

Non sposato

 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 366 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
Doppia 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




Cornice

dimensione



Fase



Rapporto

 Carico radiale massimo



Massimo

carico assiale

Peso

 Momento di inerzia (φ19) Momento di inerzia (φ)28) Momento di inerzia (φ38) Momento di inerzia (φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















140





1

Non sposato

 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34











Doppia

 15 9100 8200 17 1.3 3.2 11 -
16 9100 8200 1.5 3.1 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.3 11 -
28 9100 8200 1.4 2.8 11 -
30 9100 8200 0.85 3.1 10 -
35 9100 8200 1.1 2.8 11 -
40 9100 8200 0.83 3.0 10 -
45 9100 8200 1.1 2.8 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



Riduttore epicicloidale VRB140 per cambio Shimpo ad alta precisione per robot 0Riduttore epicicloidale VRB140 per cambio Shimpo ad alta precisione per robot 1

Tipo di attrezzatura:

Il cambio Nidec Shimpo è disponibile in vari tipi di ingranaggi, tra cui ingranaggi a spirale, ingranaggi a elica, ingranaggi a busta e ingranaggi a vermi.e la scelta del tipo di attrezzatura dipenderà dai requisiti specifici dell'applicazione.
