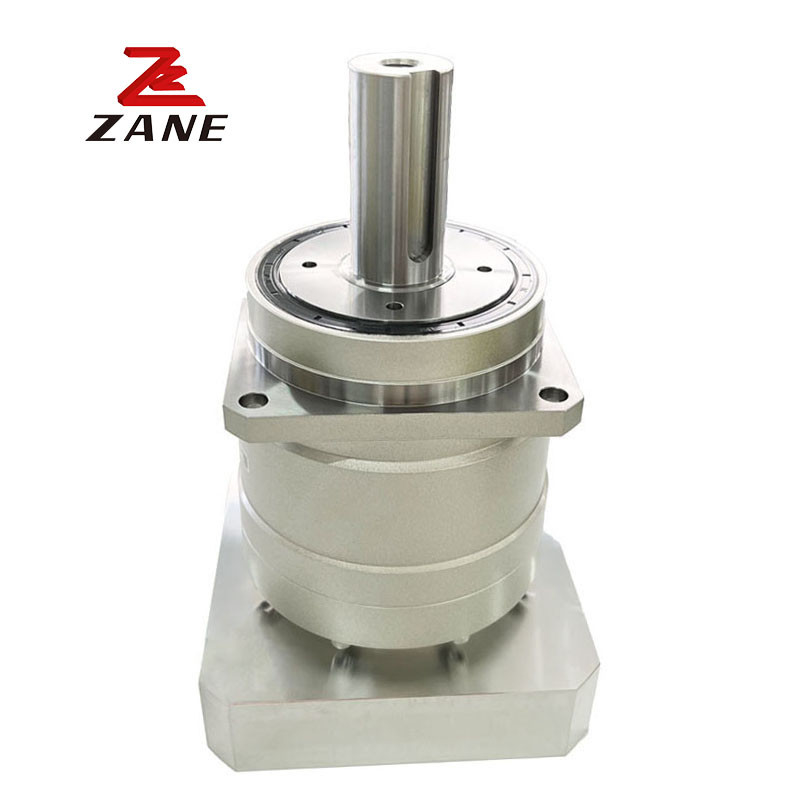

Acciaio inossidabile Nidec Shimpo VRS Serie Transmitter planetario per industria
  • Acciaio inossidabile Nidec Shimpo VRS Serie Transmitter planetario per industria
Acciaio inossidabile Nidec Shimpo VRS Serie Transmitter planetario per industria

Acciaio inossidabile Nidec Shimpo VRS Serie Transmitter planetario per industria

Luogo di origine Giappone
Marca Nidec
Certificazione CE,ISO
Numero di modello VRS
Dettagli del prodotto
Nome del prodotto:
Cambio di Nidec Shimpo
Produttore:
Nidec Shimpo
Serie del prodotto:
Serie di VRS
Dimensione:
060C, 075C, 100C, 140C, 180C, 210C, 240C
Peso:
3 kg
Rapporto di riduzione:
3-100
Torsione nominale di uscita:
18-2400Nm
Disposizione degli ingranaggi:
Di origine vegetale
Industria applicabile:
Fabbrica, al minuto
Evidenziare:

Connessione planetaria serie in acciaio inossidabile

,

connessione planetaria serie Nidec Shimpo

Descrizione di prodotto

Descrizione del prodotto:

Compatto e preciso, il VRS è la soluzione ideale per esigenze di precisione di posizionamento e velocità.applicazioni di servizio continuo in cui la riduzione del calore è criticaDotato di due file di robusti cuscinetti a rulli conici, il VRS funziona senza intoppi e silenziosamente anche con le forze dinamiche e statiche più impegnative.


Il sistema VRS è disponibile con una contraccolpazione ridotta, inferiore a 2 arc-min, per gestire con facilità applicazioni dinamiche di macchine utensili e robot.questo prodotto è un partner eccellente per i modelli servomotori di maggiore capacità.

Parametri tecnici:

Cornice

Dimensione

 Fase Rapporto

Numero nominale

Torsione di uscita

Massimo

Torsione di uscita

 Torsione di arresto di emergenza

Numero nominale

Velocità di ingresso

Massimo

Velocità di ingresso

Permesso

Carico radiale

Permesso

Carico assiale
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
075B 1 Single 3 50 80 200 3000 6000 2300 3400
4 75 125 250 3000 6000 2500 3700
5 75 125 250 3000 6000 2700 3900
6 75 125 250 3000 6000 2800 3900
7 75 125 250 3000 6000 3000 3900
8 75 125 250 3000 6000 3100 3900
9 50 80 200 3000 6000 3200 3900
10 50 80 200 3000 6000 3300 3900
2 doppio 15 50 80 200 3000 6000 3700 3900
16 75 125 250 3000 6000 3800 3900
20 75 125 250 3000 6000 4000 3900
25 75 125 250 3000 6000 4300 3900
28 75 125 250 3000 6000 4300 3900
30 50 80 200 3000 6000 4300 3900
35 75 125 250 3000 6000 4300 3900
40 75 125 250 3000 6000 4300 3900
45 50 80 200 3000 6000 4300 3900
50 75 125 250 3000 6000 4300 3900
60 75 125 250 3000 6000 4300 3900
70 75 125 250 3000 6000 4300 3900
80 75 125 250 3000 6000 4300 3900
90 50 80 200 3000 6000 4300 3900
100 50 80 200 3000 6000 4300 3900



Cornice

Dimensione

 Fase Rapporto

Massimo

Carico radiale

Massimo

Carico assiale

 Peso

Un attimo.

Di inerzia ≤ 8

Un attimo.

Di inerzia ≤ 14

Un attimo.

Di inerzia ≤ 19

Un attimo.

Di inerzia ≤ 28
[N] [N] [kg] [Kgcm2] [Kgcm2] [Kgcm2] [Kgcm2]
075B

1

Non sposato

 3 4300 3900 3.4 - 0.67 1.1 3.1
4 4300 3900 - 0.47 0.93 2.9
5 4300 3900 - 0.38 0.85 2.9
6 4300 3900 - 0.34 0.81 2.8
7 4300 3900 - 0.31 0.78 2.8
8 4300 3900 - 0.30 0.76 2.8
9 4300 3900 - 0.29 0.75 2.8
10 4300 3900 - 0.29 0.75 2.8

2

Doppia

 15 4300 3900 3.8 0.13 0.28 0.72 -
16 4300 3900 0.14 0.30 0.73 -
20 4300 3900 0.13 0.28 0.72 -
25 4300 3900 0.12 0.28 0.71 -
28 4300 3900 0014 0.29 0.73 -
30 4300 3900 0.099 0.25 0.70 -
35 4300 3900 0.12 0.27 0.71 -
40 4300 3900 0.098 0.25 0.69
45 4300 3900 0.12 0.27 0.71 -
50 4300 3900 0.098 0.25 0.69 -
60 4300 3900 0.098 0.25 0.71 -
70 4300 3900 0.098 0.25 0.69 -
80 4300 3900 0.097 0.25 0.69 -
90 4300 3900 0.097 0.25 0.69 -
100 4300 3900 0.097 0.25 0.69 -





Acciaio inossidabile Nidec Shimpo VRS Serie Transmitter planetario per industria 0Acciaio inossidabile Nidec Shimpo VRS Serie Transmitter planetario per industria 1

Caratteristiche:

Rivestimenti di alloggiamento e finiture superficiali: FDA White
Epossidica, acciaio.
Protezione contro l'ingresso: protezione IP65 disponibile con sigilli speciali di ingresso, sigilli di uscita e sigillanti
Materiale dell'albero di uscita: acciaio inossidabile, compresi i fissaggi
Lubrificazione: grasso alimentare certificato NSF H1
