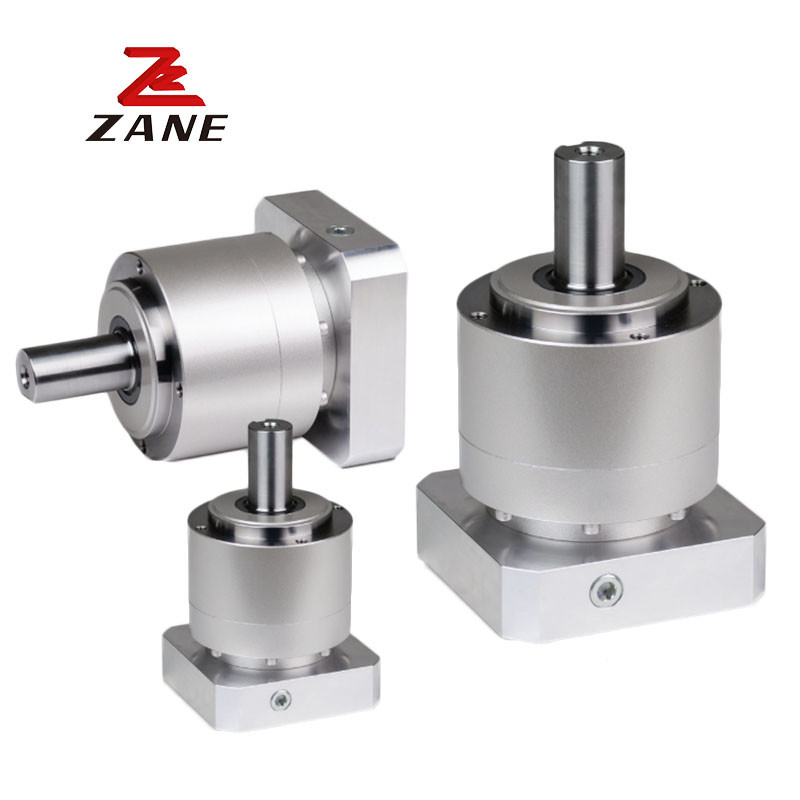

Alta precisione Shimpo Gearbox Surface Gearbox Planetary Gear Reducer Serie VRL
  • Alta precisione Shimpo Gearbox Surface Gearbox Planetary Gear Reducer Serie VRL
Alta precisione Shimpo Gearbox Surface Gearbox Planetary Gear Reducer Serie VRL

Alta precisione Shimpo Gearbox Surface Gearbox Planetary Gear Reducer Serie VRL

Luogo di origine Giappone
Marca Nidec
Certificazione CE,ISO
Numero di modello RVR
Dettagli del prodotto
Nome del prodotto:
Cambio di Nidec Shimpo
Produttore:
Nidec Shimpo
Serie del prodotto:
Serie VRL
Numero di modello:
VRT155
Peso:
12 kg
Tipo di ingranaggio:
Planetario elicoidale
Rapporto di trasmissione massimo:
35:1
Montaggio:
Kit di montaggio del motore
Input del riduttore:
Accoppiamento, buche
Evidenziare:

Correnti planetarie Shimpo

,

Connessione Shimpo ad alta precisione

,

VRL serie Shimpo cambio

Descrizione di prodotto

Descrizione del prodotto:

SHIMPO continua a spingere avanti lo sviluppo di tecnologie di ingranaggi ad alta precisione che soddisfano le esigenze in evoluzione della nostra base di clienti. Shimpo power transmission technology which combines both mechanical and electronic engineering advancement has a proven track record of helping customers move towards the factory automation by supplying them. riduttore di ingranaggi servo planetario capace il riduttore di ingranaggi capace è la soluzione perfetta per applicazioni servomotore come macchine di imballaggio, portici, macchine per lo stampaggio ad iniezione, pick and place,e diapositive lineariSe avete domande o richiedete ulteriori informazioni su uno qualsiasi dei prodotti menzionati in questi comunicati stampa, non esitate a contattarci.



Parametri tecnici:


Cornice
dimensione

Fase
Rapporto
Nomina
coppia di uscita
Massimo
coppia di uscita
Emergenza
sin altocoppia
Numero nominale
Inputtvelocità
Massimo
velocità di ingresso
PermITted
carico radiale
Permesso
carico assiale
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
120B
Non sposato		 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100

Doppia		 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




Cornice
dimensione

Fase

Rapporto
Massimo
radIIo...Io...oad
Massimo
acciaIo...carico
Peso
Un attimo.
di inerzia
(≤ φ19)
Un attimo.
di inerzia
(≤φ28)
Un attimo.
di inerzia
(≤φ38)
Un attimo.
di inerzia
(≤φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]
120B
Non sposato		 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34

Doppia		 15 9100 8200 18 1.3 3.2 11 -
16 9100 8200 1.5 3.5 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.1 11 -
28 9100 8200 1.4 3.3 11 -
30 9100 8200 0.85 2.8 10 -
35 9100 8200 1.1 3.1 11 -
40 9100 8200 0.83 2.8 10 -
45 9100 8200 1.1 3.0 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -



Alta precisione Shimpo Gearbox Surface Gearbox Planetary Gear Reducer Serie VRL 0Alta precisione Shimpo Gearbox Surface Gearbox Planetary Gear Reducer Serie VRL 1



Punti salienti:

  • Il tuttofare per applicazioni di controllo del movimento di fascia media-alta
  •
  • La più ampia gamma di dimensioni di telaio e rapporti disponibili sul mercato
  •
  • Miglior reazione negativa della categoria (≤ 5 arc-min)
  •
  • L'ampia gamma di adattatori di montaggio offre un semplice e preciso attacco a qualsiasi motore
  •
  • Soluzione senza manutenzione lubrificata a vita
  •
  • Il grasso ad alte prestazioni consente un montaggio flessibile in qualsiasi orientamento
  •
  • Dimensioni di montaggio standard del settore
