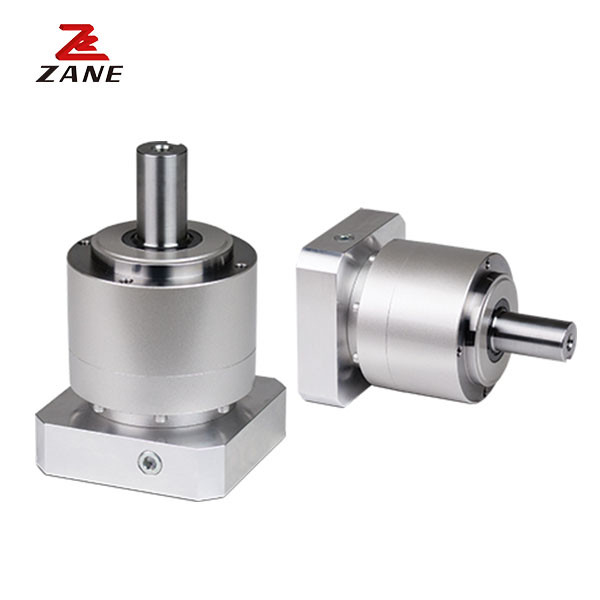

Nidec Shimpo VRL Serie Inline Planetary Gearbox per l'industria
  • Nidec Shimpo VRL Serie Inline Planetary Gearbox per l'industria
Nidec Shimpo VRL Serie Inline Planetary Gearbox per l'industria

Nidec Shimpo VRL Serie Inline Planetary Gearbox per l'industria

Luogo di origine Il Giappone
Marca Nidec
Certificazione CE,ISO
Numero di modello RVR
Dettagli del prodotto
Nome del prodotto:
Cambio di Nidec Shimpo
Produttore:
Nidec Shimpo
Serie del prodotto:
Serie VRL
Peso:
2KG
Ad ingranaggi:
Di origine vegetale
Coppia di torsione massima:
35N.m/50N.m
Carico assiale massimo:
1100N
Rotazione liscia:
Meno pulsazione
Applicazione:
Macchinario
Evidenziare:

VRL serie Inline Planetary Gearbox

,

Nidec Shimpo Inline Planetary Gearbox

,

Transmittenti planetari industriali in linea

Descrizione di prodotto

Descrizione del prodotto:

La serie VRL è la più completa nel mercato dei cambio planetari, con ingranaggi elicoidali, costruzione interna robusta, funzionamento regolare e elevata densità di coppia,Questo prodotto è davvero il migliore della sua classe..5 arc-min backlash consente di applicare il VRL a una vasta gamma di applicazioni in cui precisione e dinamica sono in gioco, ma il costo è preoccupante.



Il VRL è una scelta eccellente per le applicazioni servo nei sistemi di imballaggio, movimentazione e automazione.rendendolo un'opzione attraente per gli ambienti più difficiliOffriamo la più ampia selezione di dimensioni e rapporti di telaio, dando ai nostri clienti una maggiore flessibilità che mai.Le dimensioni di montaggio standard del settore consentono di implementare il VRL nei progetti di macchine precedenti, risparmiando ai nostri clienti un tempo prezioso.



Parametri tecnici:


Cornice
dimensione
Fase

Rapporto
Numero nominale
coppia di uscita
Massimo
coppia di uscita
Emergenzae
Fermati!arqUE
Numero nominale
velocità di ingresso
Massimo
velocità di ingresso
PermitTed
carico radiale
Permesso
carico assiale
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
070B
Non sposato		 3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530

Doppia		 15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100





Cornice
dimensione
Fase

Rapporto
Massimo
carico radiale
Massimo
carico assiale
Peso
Un attimo.
di inerzia
(≤φ8)
Un attimo.
di inerzia
(≤φ14)
Un attimo.
di inerzia
(≤ φ19)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2]
070B
Non sposato		 3 1200 1100 1.5 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34

Doppia		 15 1200 1100 1.7 0.055 0.14 一
16 1200 1100 0.057 0.14 一
20 1200 1100 0.054 0.13 一
25 1200 1100 0.053 0.13 一
28 1200 1100 0.055 0.14 一
30 1200 1100 0.049 0.13 一
35 1200 1100 0.053 0.13 一
40 1200 1100 0.049 0.13 一
45 1200 1100 0.053 0.13 一
50 1200 1100 0.049 0.13 一
60 1200 1100 0.049 0.13 一
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13 一
90 1200 1100 0.049 0.13 一
100 1200 1100 0.049 0.13 一



Nidec Shimpo VRL Serie Inline Planetary Gearbox per l'industria 0

Nidec Shimpo VRL Serie Inline Planetary Gearbox per l'industria 1

Caratteristiche:

1- ingranaggi elicoidali carburizzati con processo di finitura secondaria proprietario per una maggiore precisione e un funzionamento liscio e silenzioso.


2.Un albero di uscita di un pezzo e un portatore di pianeti con due cuscinetti a cavallo degli ingranaggi planetari.


3.I cuscinetti a rulli a ago senza gabbia forniscono un'eccellente densità di coppia e rigidità torsionale.


4.Il design unico del sigillo di ingresso del labirinto riduce notevolmente il calore e aumenta l'efficienza del sistema.


5.Il sistema di montaggio ottimizzato con centro attivo sul diametro del motore pilota garantisce l'allineamento del motore.


6.Vera connessione di fissaggio dell'albero del motore concentrico, ottimizzata per il motore specifico.


7- ingranaggi ad anello lavorati direttamente nel corpo, non saldatori o pressati.

Nidec Shimpo VRL Serie Inline Planetary Gearbox per l'industria 2
