Cambio di Nidec Shimpo
>
|
| Luogo di origine | Il Giappone |
| Marca | Nidec |
| Certificazione | CE,ISO |
| Numero di modello | VRB |

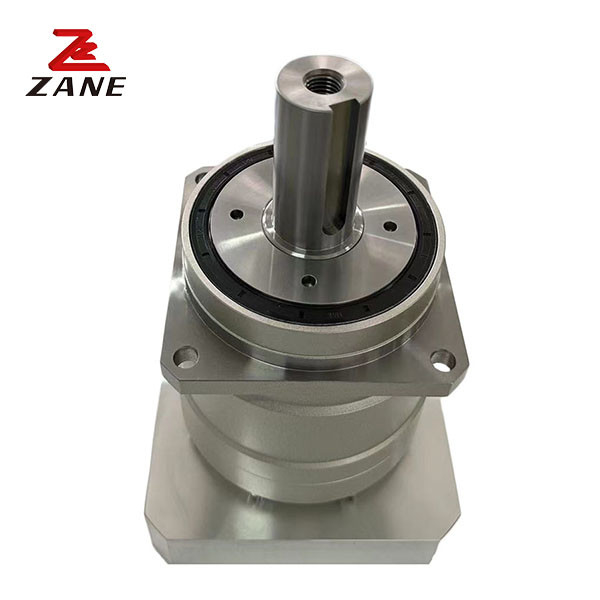

Nidec Shimpo Gearbox: robusta tecnologia per macchine robotiche, di automazione e CNC
Nidec Shimpo Gearbox è una trasmissione potente, affidabile e robusta che fornisce prestazioni robuste per le vostre macchine robotiche, di automazione e CNC.Con una dimensione di telaio di 115 e una disposizione di ingranaggi planetari, questo cambio è costruito in ferro per la massima resistenza e durata.si impegna a fornire trasmissioni a cambio di qualità superiore.
Nidec Shimpo Gearbox è progettato per fornire una trasmissione fluida, efficiente e affidabile per una varietà di applicazioni, tra cui robotica, attrezzature di automazione e macchine CNC.
|
Cornice dimensione |
Fase | Rapporto | Torsione nominale di uscita | Torsione di uscita massima | Torsione di arresto di emergenza | Velocità nominale di ingresso | Velocità massima di ingresso | Carico radiale autorizzato | Carico assiale autorizzato |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
115 |
1 Non sposato |
3 | 120 | 225 | 500 | 3000 | 6000 | 1300 | 1500 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 1500 | 1700 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 1600 | 1900 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 1700 | 2000 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 1800 | 2100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 1900 | 2300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 1900 | 2400 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 2000 | 2500 | ||
| Doppia | 15 | 120 | 225 | 500 | 3000 | 6000 | 2300 | 3000 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 2300 | 3100 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 2500 | 3400 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 2700 | 3700 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 2800 | 3900 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 2900 | 3900 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 3000 | 3900 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 3200 | 3900 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 3300 | 3900 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 3400 | 3900 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 3600 | 3900 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 3800 | 3900 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 3900 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 4200 | 3900 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 4300 | 3900 |
|
dimensione |
Fase |
Rapporto |
Carico radiale massimo |
Massimo carico assiale |
Peso |
Momento di inerzia (φ14) |
Momento di inerzia (φ19) |
Momento diinerzia(φ28) |
Momento di inerzia (φ38) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
115 |
1 Non sposato |
3 | 4300 | 3900 | 8 | - | 3.3 | 5.3 | 13 |
| 4 | 4300 | 3900 | - | 2.0 | 4.1 | 12 | |||
| 5 | 4300 | 3900 | - | 1.6 | 3.6 | 11 | |||
| 6 | 4300 | 3900 | - | 1.3 | 3.3 | 11 | |||
| 7 | 4300 | 3900 | - | 1.1 | 3.2 | 11 | |||
| 8 | 4300 | 3900 | - | 1.0 | 3.1 | 11 | |||
| 9 | 4300 | 3900 | - | 0.98 | 3.0 | 11 | |||
| 10 | 4300 | 3900 | - | 0.95 | 3.0 | 11 | |||
|
Doppia |
15 | 4300 | 3900 | 8.9 | 0.43 | 0.86 | 2.8 | - | |
| 16 | 4300 | 3900 | 0.48 | 0.92 | 2.9 | - | |||
| 20 | 4300 | 3900 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 4300 | 3900 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 4300 | 3900 | 0.44 | 0.88 | 2.8 | - | |||
| 30 | 4300 | 3900 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 4300 | 3900 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 4300 | 3900 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - |
Alta coppia di uscita: il cambio Nidec Shimpo è progettato per fornire una coppia elevata a basse velocità, rendendolo ideale per applicazioni che richiedono sollevamento di carichi pesanti o spostamento di grandi carichi.
Efficienza: il cambio è altamente efficiente, il che significa che può contribuire a ridurre il consumo di energia e i costi operativi.
Dimensioni compatte: nonostante l'elevata coppia prodotta, il cambio è relativamente piccolo e leggero, il che lo rende facile da installare e integrare nei sistemi esistenti.
Personalizzabile: il cambio Nidec Shimpo è altamente personalizzabile, con una gamma di opzioni di montaggio e rapporti di cambio disponibili per adattarsi a diverse applicazioni.
Durabilità: il cambio è realizzato con materiali di alta qualità e progettato per essere altamente resistente e duraturo.con un design semplice e diretto che consente un facile accesso ai componenti per la pulizia e la sostituzione.
