Cambio di Nidec Shimpo
>
|
| Luogo di origine | Il Giappone |
| Marca | Nidec |
| Certificazione | CE,ISO |
| Numero di modello | VRB |

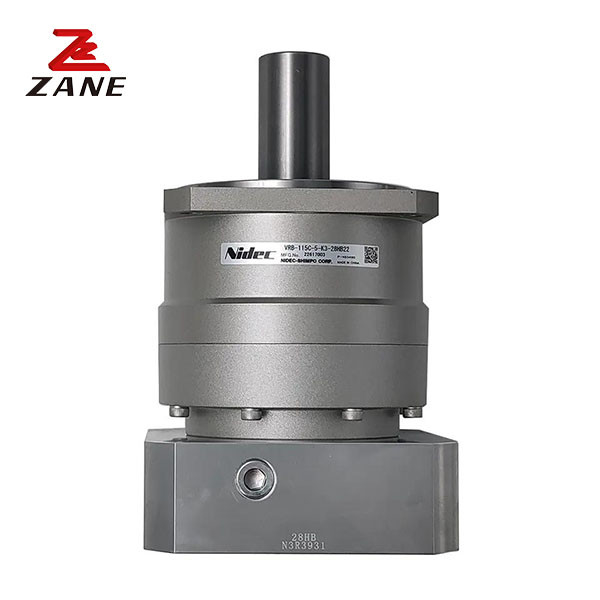

Nidec Shimpo Gearbox è una trasmissione a cambio ad alte prestazioni prodotta da Nidec, leader nel settore delle trasmissioni.La scatola di cambio è realizzata in ferro per la durata e è progettata per gestire un carico radiale massimo di 710NÈ leggero e pesa solo 5 kg. È la scelta perfetta per qualsiasi applicazione che richieda una trasmissione affidabile ed efficiente.Nidec Shimpo Gearbox è progettato per fornire una trasmissione di potenza affidabile e costante e ha dimostrato di essere efficace in una vasta gamma di applicazioni. The Nidec Gearbox Transmissions are the most reliable and efficient transmissions available in the market today and are the perfect solution for any application that requires a high-performance gearbox.
|
Cornice dimensione |
Fase |
Rapporto |
Torsione nominale di uscita |
Torsione di uscita massima |
Torsione di arresto di emergenza |
Velocità nominale di ingresso |
Velocità massima di ingresso |
Carico radiale autorizzato |
Carico assiale autorizzato |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
042 |
1 Non sposato |
3 | 6 | 12 | 30 | 4000 | 8000 | 240 | 270 |
| 4 | 9 | 18 | 35 | 4000 | 8000 | 270 | 300 | ||
| 5 | 9 | 18 | 35 | 4000 | 8000 | 290 | 330 | ||
| 6 | 9 | 18 | 35 | 4000 | 8000 | 310 | 360 | ||
| 7 | 9 | 18 | 35 | 4000 | 8000 | 320 | 380 | ||
| 8 | 9 | 18 | 35 | 4000 | 8000 | 340 | 410 | ||
| 9 | 6 | 12 | 30 | 4000 | 8000 | 350 | 430 | ||
| 10 | 6 | 12 | 30 | 4000 | 8000 | 360 | 450 | ||
| Doppia | 15 | 6 | 12 | 30 | 4000 | 8000 | 410 | 540 | |
| 16 | 9 | 18 | 35 | 4000 | 8000 | 420 | 550 | ||
| 20 | 9 | 18 | 35 | 4000 | 8000 | 460 | 610 | ||
| 25 | 9 | 18 | 35 | 4000 | 8000 | 490 | 640 | ||
| 28 | 9 | 18 | 35 | 4000 | 8000 | 510 | 640 | ||
| 30 | 6 | 12 | 30 | 4000 | 8000 | 520 | 640 | ||
| 35 | 9 | 18 | 35 | 4000 | 8000 | 550 | 640 | ||
| 40 | 9 | 18 | 35 | 4000 | 8000 | 570 | 640 | ||
| 45 | 6 | 12 | 30 | 4000 | 8000 | 600 | 640 | ||
| 50 | 9 | 18 | 35 | 4000 | 8000 | 620 | 640 | ||
| 60 | 9 | 18 | 35 | 4000 | 8000 | 660 | 640 | ||
| 70 | 9 | 18 | 35 | 4000 | 8000 | 690 | 640 | ||
| 80 | 9 | 18 | 35 | 4000 | 8000 | 710 | 640 | ||
| 90 | 6 | 12 | 30 | 4000 | 8000 | 710 | 640 | ||
| 100 | 6 | 12 | 30 | 4000 | 8000 | 710 | 640 |
|
Cornice dimensione |
Fase |
Rapporto |
Carico radiale massimo |
Massimo carico assiale |
Peso |
Momento di inerzia (φ8) |
Momento di inerzia (φ14) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | |||
|
042 |
1 Non sposato |
3 | 710 | 640 |
0.6 |
0.053 | 0.091 |
| 4 | 710 | 640 | 0.041 | 0.079 | |||
| 5 | 710 | 640 | 0.036 | 0.074 | |||
| 6 | 710 | 640 | 0.034 | 0.072 | |||
| 7 | 710 | 640 | 0.032 | 0.071 | |||
| 8 | 710 | 640 | 0.031 | 0.070 | |||
| 9 | 710 | 640 | 0.031 | 0.069 | |||
| 10 | 710 | 640 | 0.030 | 0.069 | |||
|
Doppia |
15 | 710 | 640 |
0.7 |
0.035 | - | |
| 16 | 710 | 640 | 0.038 | - | |||
| 20 | 710 | 640 | 0.034 | - | |||
| 25 | 710 | 640 | 0.034 | - | |||
| 28 | 710 | 640 | 0.038 | - | |||
| 30 | 710 | 640 | 0.030 | - | |||
| 35 | 710 | 640 | 0.034 | - | |||
| 40 | 710 | 640 | 0.030 | - | |||
| 45 | 710 | 640 | 0.034 | - | |||
| 50 | 710 | 640 | 0.030 | - | |||
| 60 | 710 | 640 | 0.030 | - | |||
| 70 | 710 | 640 | 0.030 | - | |||
| 80 | 710 | 640 | 0.030 | - | |||
| 90 | 710 | 640 | 0.030 | - | |||
| 100 | 710 | 640 | 0.030 | - |
Una delle caratteristiche principali del cambio Nidec Shimpo è la sua dimensione compatta.che rende facile l'installazione e l'integrazione nei sistemi esistentiÈ inoltre altamente personalizzabile, con una gamma di opzioni di montaggio e rapporti di marcia disponibili per adattarsi a diverse applicazioni.
