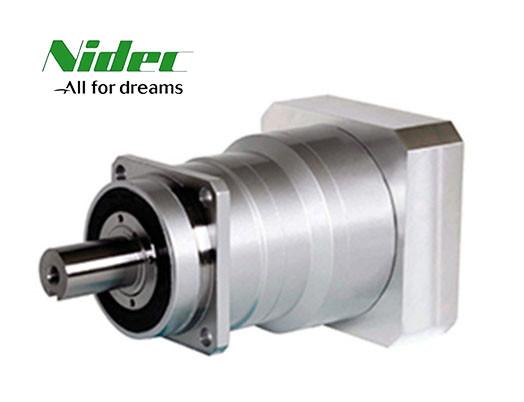

Riduttore planetario del cambio del cambio della trasmissione del cambio di Nidec Shimpo di serie di VRS
  • Riduttore planetario del cambio del cambio della trasmissione del cambio di Nidec Shimpo di serie di VRS
Riduttore planetario del cambio del cambio della trasmissione del cambio di Nidec Shimpo di serie di VRS

Riduttore planetario del cambio del cambio della trasmissione del cambio di Nidec Shimpo di serie di VRS

Luogo di origine Il Giappone
Marca Nidec
Certificazione CE,ISO
Numero di modello VRS
Dettagli del prodotto
Nome del prodotto:
Cambio di Nidec Shimpo
Produttore:
Nidec Shimpo
Serie del prodotto:
Serie di VRS
Peso (kg):
5 kg
Dimensione del fotogramma:
140
Disposizione degli ingranaggi:
Di origine vegetale
Carico radiale massimo:
10000N
Carico assiale massimo:
9000N
Applicazione:
Robot, attrezzatura di automazione, macchina di CNC
Evidenziare:

Cambio di Nidec Shimpo di serie di VRS

,

Cambio della trasmissione di Nidec Shimpo

,

Riduttore planetario del cambio di Nidec Shimpo

Descrizione di prodotto

VRS Serie Shimpo riduttore Nidec Shimpo Manufacture Transmission Gearbox Reduttore di cambio planetario

Descrizione del prodotto:

Il cambio planetario è un tipo di riduttore con ampia versatilità.Il cambio planetario ha le caratteristiche di una struttura di piccole dimensioni, grande coppia di uscita, alto rapporto di velocità, elevata efficienza, prestazioni sicure e affidabili, ecc. L'ingranaggio interno del cambio planetario può essere suddiviso in ingranaggio a spinta e ingranaggio elicoidale.I clienti possono scegliere il riduttore di precisione giusto in base alle esigenze dell'applicazione.

Parametri tecnici:

Cornice

Dimensione

 Fase Rapporto

Numero nominale

Torsione di uscita

Massimo

Torsione di uscita

 Torsione di arresto di emergenza

Numero nominale

Velocità di ingresso

Massimo

Velocità di ingresso

Permesso

Carico radiale

Permesso

Carico assiale
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
140B 1 Single 3 240 470 1000 2000 4000 6700 9000
4 240 700 1250 2000 4000 7400 9000
5 360 700 1250 2000 4000 7900 9000
6 360 700 1250 2000 4000 8300 9000
7 360 700 1250 2000 4000 8700 9000
8 360 700 1250 2000 4000 9100 9000
9 240 470 1000 2000 4000 9400 9000
10 240 470 1000 2000 4000 9700 9000
2 doppio 15 240 470 1000 2000 4000 10000 9000
16 360 700 1250 2000 4000 10000 9000
20 360 700 1250 2000 4000 10000 9000
25 360 700 1250 2000 4000 10000 9000
28 360 700 1250 2000 4000 10000 9000
30 240 470 1000 2000 4000 10000 9000
35 360 700 1250 2000 4000 10000 9000
40 360 700 1250 2000 4000 10000 9000
45 240 470 1000 2000 4000 10000 9000
50 360 700 1250 2000 4000 10000 9000
60 360 700 1250 2000 4000 10000 9000
70 360 700 1250 2000 4000 10000 9000
80 360 700 1250 2000 4000 10000 9000
90 240 470 1000 2000 4000 10000 9000
100 240 470 1000 2000 4000 10000 9000



Cornice

Dimensione

 Fase Rapporto

Massimo

Carico radiale

Massimo

Carico assiale

 Peso

Un attimo.

Di inerzia ≤ 19

Un attimo.

Di inerzia ≤ 28

Un attimo.

Di inerzia ≤ 38

Un attimo.

Di inerzia ≤ 48
[N] [N] [kg] [Kgcm2] [Kgcm2] [Kgcm2] [Kgcm2]
140B

1

Non sposato

 3 10000 9000 17 - 12 20 42
4 10000 9000 - 7.4 15 37
5 10000 9000 - 5.8 13 36
6 10000 9000 - 4.9 13 35
7 10000 9000 - 4.1 12 34
8 10000 9000 - 3.8 12 34
9 10000 9000 - 3.6 11 34
10 10000 9000 - 3.4 11 33

2

Doppia

 15 10000 9000 19 1.3 3.2 11 -
16 10000 9000 1.5 3.5 11 -
20 10000 9000 1.2 3.1 11 -
25 10000 9000 1.1 3.1 11 -
28 10000 9000 1.4 3.3 11 -
30 10000 9000 0.85 2.8 10 -
35 10000 9000 1.1 3.1 11 -
40 10000 9000 0.83 2.8 10 -
45 10000 9000 1.1 3.0 11 -
50 10000 9000 0.81 2.8 10 -
60 10000 9000 0.81 2.8 10 -
70 10000 9000 0.80 2.8 10 -
80 10000 9000 0.80 2.8 10 -
90 10000 9000 0.80 2.8 10 -
100 10000 9000 0.80 2.8 10 -



Riduttore planetario del cambio del cambio della trasmissione del cambio di Nidec Shimpo di serie di VRS 0

Riduttore planetario del cambio del cambio della trasmissione del cambio di Nidec Shimpo di serie di VRS 1

Riduttore planetario del cambio del cambio della trasmissione del cambio di Nidec Shimpo di serie di VRS 2Riduttore planetario del cambio del cambio della trasmissione del cambio di Nidec Shimpo di serie di VRS 3



Caratteristiche del cambio planetario Shimpo:

1) struttura semplice di tipo lineare, facile da installare e da mantenere.



2) Adottare componenti di marchi di fama mondiale avanzati in parti pneumatiche, parti elettriche e parti di funzionamento.



3) Doppia manicotta ad alta pressione per controllare l'apertura e la chiusura della matrice.



4) Attuazione in un'alta automazione e intellettualizzazione,senza inquinamento



5) Applicare un collegamento con il trasportatore d'aria, che può essere collegato direttamente con la macchina di riempimento.
