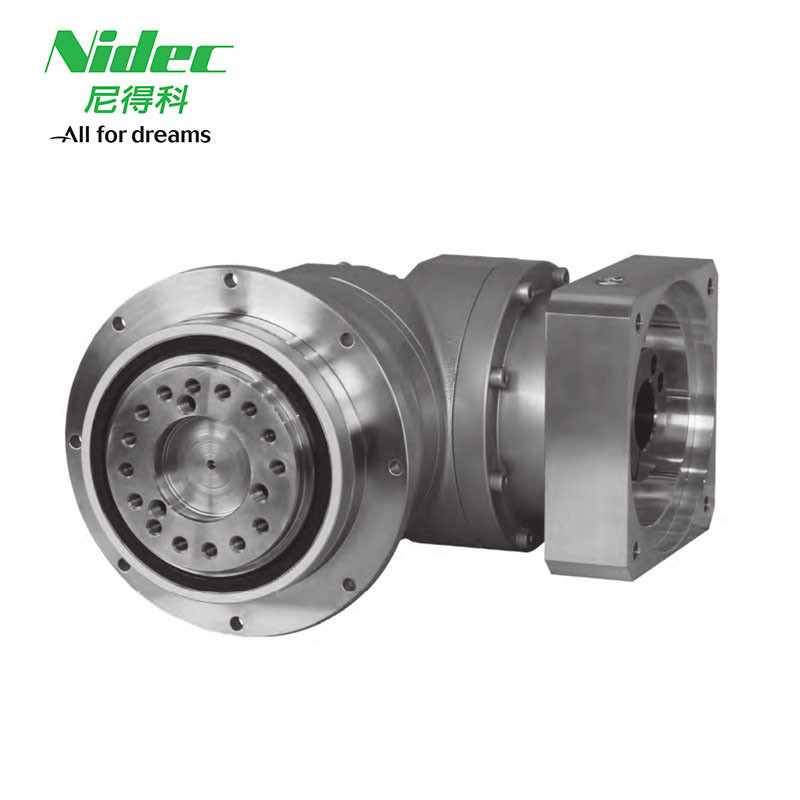

Cambio di Nidec Shimpo
>
|
| Luogo di origine | Il Giappone |
| Marca | Nidec |
| Certificazione | CE,ISO |
| Numero di modello | VRS |
Nidec Shimpo Gearbox fornisce soluzioni di cambio industriali ad alte prestazioni e qualità.con una tensione di carico di 1000 V o superioreIl sistema di ingranaggi è planetario, specificamente progettato per macchine robotiche, di automazione e CNC.e può essere personalizzato per soddisfare qualsiasi esigenza di applicazioneE' una scelta eccellente per chi ha bisogno di un cambio affidabile e ad alte prestazioni.il cambio Nidec Shimpo è la soluzione perfetta per le vostre esigenze di cambio industriale.
|
Cornice Dimensione |
Fase | Rapporto |
Numero nominale Torsione di uscita |
Massimo Torsione di uscita |
Torsione di arresto di emergenza |
Numero nominale Velocità di ingresso |
Massimo Velocità di ingresso |
Permesso Carico radiale |
Permesso Carico assiale |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 100B | 1 Single | 3 | 120 | 225 | 500 | 3000 | 6000 | 3400 | 4800 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 3700 | 5200 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 5600 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 4200 | 5900 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 4400 | 6100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 4600 | 6300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 4800 | 6300 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 4900 | 6300 | ||
| 2 doppio | 15 | 120 | 225 | 500 | 3000 | 6000 | 5600 | 6300 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 5700 | 6300 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 6100 | 6300 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 6500 | 6300 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 6700 | 6300 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 6900 | 6300 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 7000 | 6300 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 7000 | 6300 |
|
Cornice Dimensione |
Fase | Rapporto |
Massimo Carico radiale |
Massimo Carico assiale |
Peso |
Un attimo. Di inerzia ≤ 14 |
Un attimo. Di inerzia ≤ 19 |
Un attimo. di inerzia ≤ 28 |
Un attimo. di inerzia ≤ 38 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 100B |
1 Non sposato |
3 | 7000 | 6300 | 8.1 | - | 3.2 | 5.2 | 13 |
| 4 | 7000 | 6300 | - | 2.0 | 4.0 | 12 | |||
| 5 | 7000 | 6300 | - | 1.5 | 3.6 | 11 | |||
| 6 | 7000 | 6300 | - | 1.3 | 3.3 | 11 | |||
| 7 | 7000 | 6300 | - | 1.1 | 3.1 | 11 | |||
| 8 | 7000 | 6300 | - | 1.0 | 3.0 | 11 | |||
| 9 | 7000 | 6300 | - | 0.96 | 3.0 | 11 | |||
| 10 | 7000 | 6300 | - | 0.93 | 3.0 | 11 | |||
|
2 Doppia |
15 | 7000 | 6300 | 8.8 | 0.42 | 0.86 | 2.8 | - | |
| 16 | 7000 | 6300 | 0.48 | 0.91 | 2.9 | - | |||
| 20 | 7000 | 6300 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 7000 | 6300 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 7000 | 6300 | 0.44 | 0.87 | 2.8 | - | |||
| 30 | 7000 | 6300 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 7000 | 6300 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 7000 | 6300 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 7000 | 6300 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 7000 | 6300 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 7000 | 6300 | 0.27 | 0.73 | 2.7 | - |
Il riduttore di marcia planetaria di grande precisione è ampiamente utilizzato in: molo, estrazione mineraria, trasporto, sollevamento, costruzione, petrolio, oceano, nave, acciaio e altri campi.
Il riduttore planetario di piccola (micro) precisione è ampiamente utilizzato nei dispositivi medici, nella casa intelligente, nei prodotti elettronici di consumo, nell'azionamento di antenne, negli elettrodomestici, nell'azionamento di automobili, nel campo dei robot, nel campo degli aerei,ecc.
