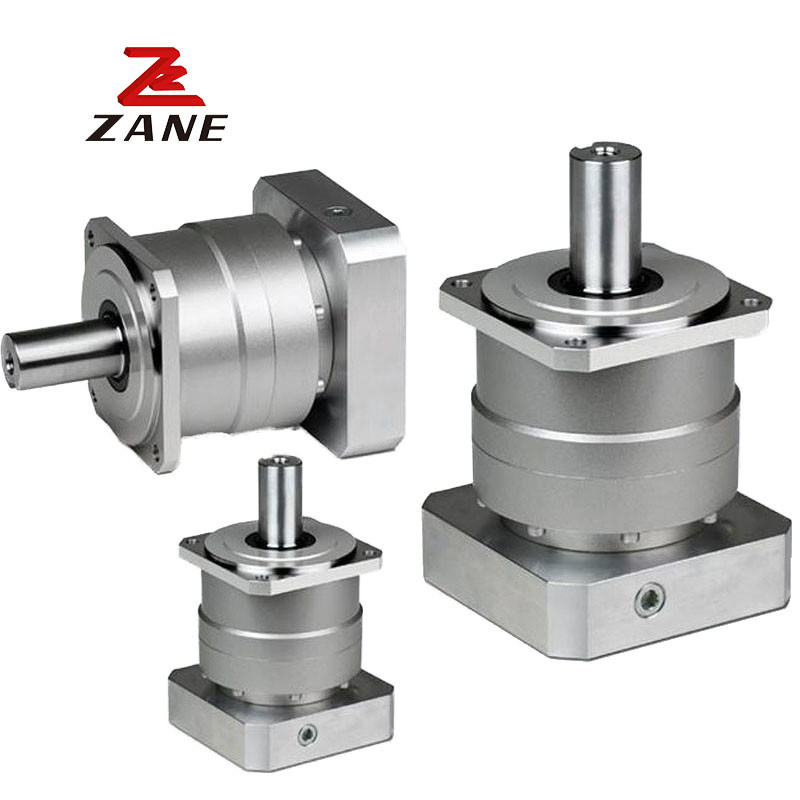

Cambio planetario del cambio VRS 075 Nidec Shimpo per il braccio del robot industriale
  • Cambio planetario del cambio VRS 075 Nidec Shimpo per il braccio del robot industriale
Cambio planetario del cambio VRS 075 Nidec Shimpo per il braccio del robot industriale

Cambio planetario del cambio VRS 075 Nidec Shimpo per il braccio del robot industriale

Luogo di origine Il Giappone
Marca Nidec
Certificazione CE,ISO
Numero di modello VRS
Dettagli del prodotto
Nome del prodotto:
Cambio di Nidec Shimpo
Produttore:
Nidec Shimpo
Serie del prodotto:
Serie di VRS
Peso (kg):
5 kg
Dimensione del fotogramma:
075
Disposizione degli ingranaggi:
Di origine vegetale
Carico radiale massimo:
4300N
Carico assiale massimo:
3900N
Applicazione:
Robot, attrezzatura di automazione, macchina di CNC
Evidenziare:

Cambio di VRS 075 Nidec Shimpo

,

Cambio planetario del braccio del robot industriale

,

Cambio planetario di Nidec Shimpo

Descrizione di prodotto

Transmisore planetario Shimpo Nidec VRS 075 Transmisore planetario per braccio robot industriale

Descrizione del prodotto:

Nidec Shimpo Gearbox è una trasmissione a cambio di alta affidabilità e qualità realizzata da Nidec Shimpo.e macchine CNCCon un carico radiale massimo di 3000 N e un peso di soli 5 kg, questo cambio è una grande scelta per qualsiasi applicazione.Offre prestazioni e affidabilità superiori in una vasta gamma di contesti industrialiIl cambio Shimpo è stato progettato per fornire un funzionamento costante e affidabile negli ambienti più esigenti.È costruito con materiali di altissima qualità e incorpora principi di ingegneria avanzati per garantire una lunga e senza problemi vita di servizioIl cambio Nidec Shimpo è la scelta perfetta per qualsiasi applicazione che richieda una trasmissione robusta, affidabile ed economicamente conveniente.



Parametri tecnici:

Cornice

Dimensione

 Fase Rapporto

Numero nominale

Torsione di uscita

Massimo

Torsione di uscita

 Torsione di arresto di emergenza

Numero nominale

Velocità di ingresso

Massimo

Velocità di ingresso

Permesso

Carico radiale

Permesso

Carico assiale
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
075B 1 Single 3 50 80 200 3000 6000 2300 3400
4 75 125 250 3000 6000 2500 3700
5 75 125 250 3000 6000 2700 3900
6 75 125 250 3000 6000 2800 3900
7 75 125 250 3000 6000 3000 3900
8 75 125 250 3000 6000 3100 3900
9 50 80 200 3000 6000 3200 3900
10 50 80 200 3000 6000 3300 3900
2 doppio 15 50 80 200 3000 6000 3700 3900
16 75 125 250 3000 6000 3800 3900
20 75 125 250 3000 6000 4000 3900
25 75 125 250 3000 6000 4300 3900
28 75 125 250 3000 6000 4300 3900
30 50 80 200 3000 6000 4300 3900
35 75 125 250 3000 6000 4300 3900
40 75 125 250 3000 6000 4300 3900
45 50 80 200 3000 6000 4300 3900
50 75 125 250 3000 6000 4300 3900
60 75 125 250 3000 6000 4300 3900
70 75 125 250 3000 6000 4300 3900
80 75 125 250 3000 6000 4300 3900
90 50 80 200 3000 6000 4300 3900
100 50 80 200 3000 6000 4300 3900



Cornice

Dimensione

 Fase Rapporto

Massimo

Carico radiale

Massimo

Carico assiale

 Peso

Un attimo.

Di inerzia ≤ 8

Un attimo.

Di inerzia ≤ 14

Un attimo.

Di inerzia ≤ 19

Un attimo.

Di inerzia ≤ 28
[N] [N] [kg] [Kgcm2] [Kgcm2] [Kgcm2] [Kgcm2]
075B

1

Non sposato

 3 4300 3900 3.4 - 0.67 1.1 3.1
4 4300 3900 - 0.47 0.93 2.9
5 4300 3900 - 0.38 0.85 2.9
6 4300 3900 - 0.34 0.81 2.8
7 4300 3900 - 0.31 0.78 2.8
8 4300 3900 - 0.30 0.76 2.8
9 4300 3900 - 0.29 0.75 2.8
10 4300 3900 - 0.29 0.75 2.8

2

Doppia

 15 4300 3900 3.8 0.13 0.28 0.72 -
16 4300 3900 0.14 0.30 0.73 -
20 4300 3900 0.13 0.28 0.72 -
25 4300 3900 0.12 0.28 0.71 -
28 4300 3900 0.14 0.29 0.73 -
30 4300 3900 0.099 0.25 0.70 -
35 4300 3900 0.12 0.27 0.71 -
40 4300 3900 0.098 0.25 0.69 -
45 4300 3900 0.12 0.27 0.71 -
50 4300 3900 0.098 0.25 0.69 -
60 4300 3900 0.098 0.25 0.69 -
70 4300 3900 0.097 0.25 0.69 -
80 4300 3900 0.097 0.25 0.69 -
90 4300 3900 0.097 0.25 0.69 -
100 4300 3900 0.097 0.25 0.69 -





Cambio planetario del cambio VRS 075 Nidec Shimpo per il braccio del robot industriale 0

Cambio planetario del cambio VRS 075 Nidec Shimpo per il braccio del robot industriale 1Cambio planetario del cambio VRS 075 Nidec Shimpo per il braccio del robot industriale 2Cambio planetario del cambio VRS 075 Nidec Shimpo per il braccio del robot industriale 3

Caratteristiche:

1- Operazione silenziosa.
Gli ingranaggi a elica contribuiscono a ridurre vibrazioni e rumore.



2.Alta precisione
La reazione standard è di 3 minuti d'arco, ideale per il controllo di precisione.



3.Alta rigidità e coppia
Un'elevata rigidità e un'elevata coppia sono stati ottenuti con cuscinetti a rulli ad ago utilizzati.



4- Connessione ad adapter-bushing.
Può essere collegato a qualsiasi motore del mondo.



5- Nessuna perdita di grasso.
Soluzione perfetta con grasso anti-separazione ad alta viscosità.



6.Senza manutenzione
Non è necessario sostituire il grasso per tutta la vita dell'unità.
