| Luogo di origine | La Cina |
| Marca | ZANE |
| Certificazione | CE，ISO |
| Numero di modello | ZCH60 |

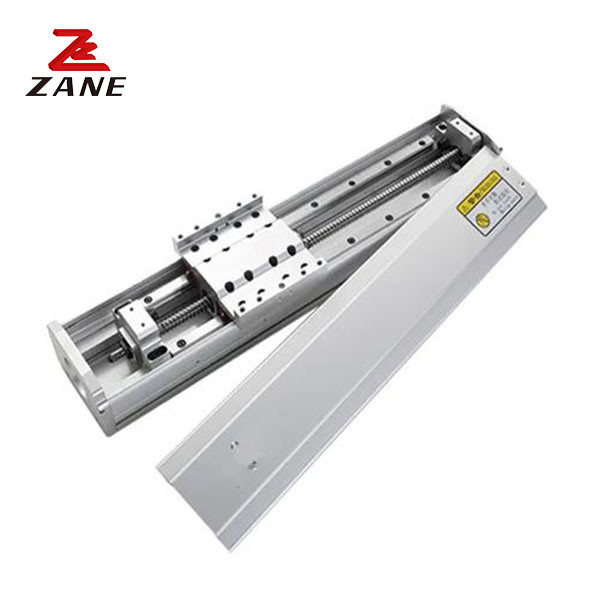

Modulo di tavolo scorrevole ZCH60 ad alta precisione completamente chiuso per stampante 3D
1Descrizione.
Tabella scorrevole del modulo di guida lineare: applicazione universale su un solo asse o in combinazione con altri assi della nostra gamma di sistemi per sistemi complessi a più assi.Il sistema di blocchi di costruzione di Nadella per assi lineari fornisce tutti i componenti della tecnologia del movimento lineare fino all'interfaccia motore: sistemi e assi telescopici con guide a rulli o guide a sfere ricircolatrici, con azionamento a cinghia, azionamento a vite a sfera o azionamento a staffa e a pignoni, adatti per la guida diretta,collegamenti incrociati o di portale o come sistema a asse singolo.
2.Specificità
| Potenza del motore | 100 W | ||
| Precisione di posizionamento ripetuta | Classe C ±0,02MM e classe P ±0,01MM | ||
| Diametro esterno della vite a piombo (a) | 12 | ||
| Piombo della vite di piombo (MM) | 5 | 10 | |
| Velocità massima ((MM/SEC) | 250 | 500 | |
| Carico massimo ((KG) | livello | 30 | 15 |
| verticale | 10 | 5 | |
| Spinta nominale (N) | 360 | 180 | |
| Ictus (MM) | 100-800 (intervallo 50) | ||
| Velocità nominale del motore ((RPM)) | 3000 | ||
Installazione orizzontale
| Piombo | Carico ((kg) | A | B | C |
|
5 |
10 | 500 | 45 | 120 |
| 30 | 250 | 20 | 35 | |
|
10 |
3 | 750 | 160 | 380 |
| 8 | 320 | 50 | 150 | |
| 15 | 300 | 30 | 70 |
Montaggio a parete
| Piombo | Carico ((kg) | A | B | C |
|
5 |
5 | 300 | 110 | 1150 |
| 10 | 150 | 40 | 540 | |
| 30 | 35 | 10 | 140 | |
|
10 |
3 | 350 | 150 | 700 |
| 8 | 135 | 50 | 300 | |
| 15 | 60 | 25 | 170 |
Montaggio verticale
| Piombo | Carico ((kg) | A | C |
|
5 |
2 | 290 | 290 |
| 4 | 140 | 140 | |
| 10 | 60 | 60 | |
|
10 |
1 | 420 | 420 |
| 2 | 210 | 210 | |
| 5 | 85 | 85 |
Sedile a doppio scivolo Sedile a doppio scivolo Estensione del sedile a scivolo Movimento simultaneo del sedile a scivolo
3La nostra Compagnia.
Jiangsu Zane Machinery Technology Co., Ltd. è un produttore di prodotti di trasmissione meccanica ad alta tecnologia di imprese ad alta tecnologia.La società ha 4 filiali rispettivamente gestire diversi tipi di prodotti di trasmissione meccanica progetti di ricerca e di commercializzazione. Ha quasi 50 diritti di proprietà intellettuale indipendenti. è Taiwan YYC agenti di livello rack, è Taiwan Heqing (HAWKKING) lineare guida rotaia, vite a sfera,Sede di supporto vite a sfera,pionieri nella ricerca e sviluppo di moduli di guida lineari"Sapere la gentilezza e essere grati umidiscono la propria vita" è la fonte eterna di crescita per il popolo Zayn.
