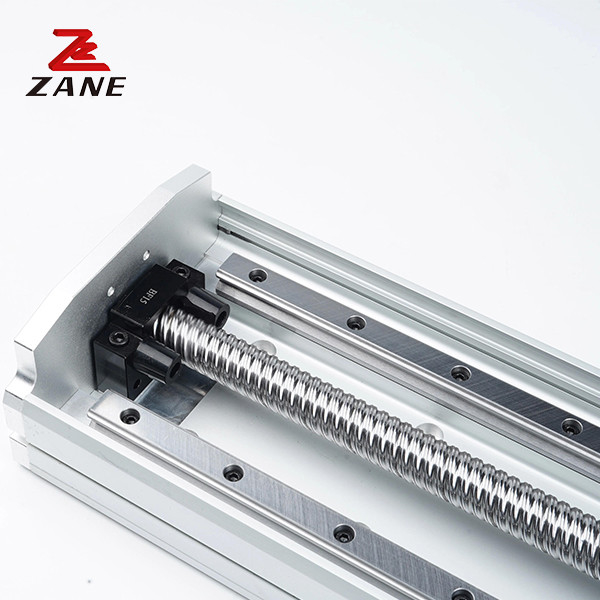

Modulo lineare a vite a ricircolo di sfere da 100 kg con guida lineare a cinghia da 3500 mm completamente chiusa

Modulo di guida lineare a vite a sfera con braccio robotico industriale completamente chiuso

Specifiche principali personalizzabili:

1. Modulo Installazione Stile (es. [ ]orizzontale o [ ]verticale o [ ]altro)
2. Corso effettivo (ad es. 1250 mm)
3. Velocità richiesta (ad esempio 500 mm/s)
4. Requisito di carico utile (es. 100 kg)
5Classe di precisione (ad esempio ± 0,01 mm)
6. Momento del pezzo da lavorare (ad es. 500 mm)
7. Ambiente di lavoro (ad es. ambiente standard o stanza priva di polveri)
8. Dimensione dello spazio di installazione (ad es. [ ]OK o [ ]Interferenza)
9. Marca e numero di modello del servomotore (ad es. Panasonic MHMD042G1U)
10Campo di applicazione (ad es. macchina di taglio laser)

i moduli lineari sono un prodotto integrato.Il profilo di alluminio estruso ad alta rigidità contiene una guida lineare e un sistema di trasmissione a cinghia che consentono elevate prestazioni in qualsiasi applicazione,con un singolo modulo o in configurazioni multiasse.Per il sistema di azionamento una cintura dentata in poliuretano con cavi di tensione in acciaio si ruota su due pulegge dentate in acciaio situate nelle teste del modulo.Un sistema di lubrificazione integrato,facilmente accessibile sul carro, facilita la lubrificazione dell'area di contatto tra i rulli e gli alberi. Il sistema di guida dei rulli consente movimenti ad alta velocità, a bassi livelli di rumore.Tiayo offre sistemi completi, compresi gli alberi di collegamento, flange, accoppiamenti, interruttori di limite, dadi a T, fissaggi e piastre di collegamento.

Modulo lineare della cintura, una guida e uno slider, con elevata precisione, posizionamento ripetitivo multi-segmento, struttura compatta, forte versatilità.
Corsa massima: 4050 mm
Precisione di ripetizione: +-0,04 mm
Velocità massima:2000 mm/s
Larghezza della cintura: 30 mm
Facile manutenzione
Fuoco lungo senza limite

Serie di rotaie guida a cinghia,detta anche modulo lineare a cinghia sincrona che adotta come corpo una lega di alluminio ad alta rigidità.Velocità di marcia veloce, fino a 3 m/s;può essere assemblato liberamente e ricevere personalizzazione non standard.Alta efficienza meccanica;basso coefficiente di attrito, basso rumore, meno manutenzione.

Applicazione:

Può essere utilizzato in combinazione con assi singoli o multipli. È facile abbinare i pezzi di lavoro richiesti in varie industrie e diventa un braccio meccanico semplice e pratico.È utilizzato principalmente in diversi campi come l'elettronica e le attrezzature mediche, pellicola, deprezzamento, stampa IC, ispezione on-line CCD, rilevamento del posizionamento preciso delle apparecchiature di automazione della saldatura, taglio laser + laser/marcatura laser/incisione laser/perforazione laser, ecc.) assemblaggio di precisione, macchine utensili di precisione, attrezzature di produzione di semiconduttori, rilevamento della posizione, attrezzature di produzione elettronica e attrezzature di stampa 3D e altri campi.
