Modulo guida lineare
>
|
| Luogo di origine | Cina |
| Marca | ZANE |
| Certificazione | CE,ISO |
| Numero di modello | F136P |

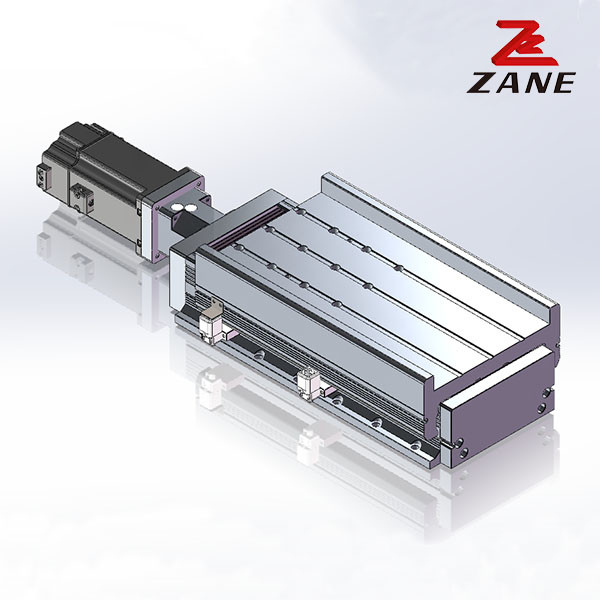

Il robot a asse singolo integra principalmente la vite a sfera e la rotaia di guida lineare attraverso una progettazione modulare.elevata rigidità, ridotto volume e risparmio di spazio.La vite a sfera ad alta precisione è utilizzata come meccanismo di trasmissione e la traccia a forma di U con progettazione ottimale è utilizzata come meccanismo di guida per garantire i requisiti di precisione e rigidità.
| Potenza del conducente ((W) | 400 W | |||
| Velo a sfera (16) mm di piombo | P05:5 | P10:10 | P20:20 | |
| Velocità massima ((mm/s): | 250 | 500 | 1000 | |
| Peso massimo di movimentazione ((kg) | Livello | 60 kg | 50 kg | 40 kg |
| Perpendicolarità | 40 kg | 35 kg | 30 kg | |
| Accuratezza di posizionamento ripetuta (mm): | Classe C +0,02 mm; livello P +0,01 mm | |||
| Distanza di percorrenza (mm): | La portata è da 50 a 1500 mm. | |||
| Momento di carico ((N.m)) | Mx:50Il mio:70Mz:70 | |||
| Meccanismo di carico | GEH15 Doppio binario | |||
| Meccanismo di guida | Classe C. 16 - C7; P · 16 Grado di macinazione C5 | |||
| Materiale di base | Profili di alluminio duro estruso, lucentezza stessa | |||
| Requisiti di precisione della superficie di installazione | di larghezza inferiore a 0,05 mm | |||
| Progettazione a prova di polvere | Sigillazione a prova di polvere | |||
| Ictus (S) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L1 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 |
| L2 | 295 | 350 | 415 | 470 | 525 | 580 | 635 | 690 |
| L3 | 330 | 390 | 480 | 520 | 580 | 640 | 700 | 760 |
| L | 438 | 498 | 568 | 628 | 688 | 748 | 808 | 868 |
Sono disponibili diverse specifiche e modelli per soddisfare le diverse esigenze di utilizzo.Possiamo fornire disegni 3D e accessori personalizzati per ridurre i costi di tempo.
I costi di spedizione variano a seconda della lunghezza e della quantità richiesta. Si prega di contattarci per il calcolo della spedizione prima di effettuare un ordine.
