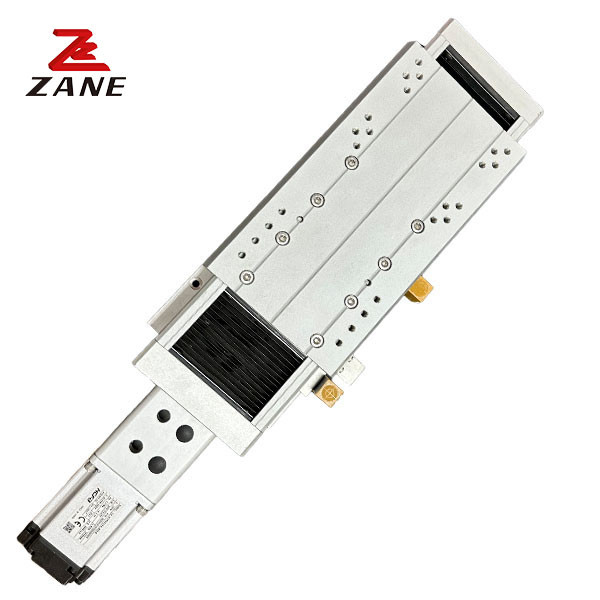

La vite lineare della palla della guida ZCH45 completamente ha chiuso il potere del motore della tabella di scivolamento 1000
  • La vite lineare della palla della guida ZCH45 completamente ha chiuso il potere del motore della tabella di scivolamento 1000
La vite lineare della palla della guida ZCH45 completamente ha chiuso il potere del motore della tabella di scivolamento 1000

La vite lineare della palla della guida ZCH45 completamente ha chiuso il potere del motore della tabella di scivolamento 1000

Luogo di origine La Cina
Marca ZANE
Certificazione CE，ISO
Numero di modello ZCH45
Dettagli del prodotto
Nome del prodotto:
Modulo lineare della guida
Numero di modello:
ZCH45
Potenza del motore:
100W
Diametro esterno della madrevite:
12
Cavo della madrevite:
5mm
Velocità massima:
250
Spinta stimata:
360N
Colpo:
100-800 MILLIMETRO
Velocità stimata del motore:
3000
Evidenziare:

Tabella di scivolamento lineare della guida 100w

,

Modulo lineare scorrevole chiuso della guida

Descrizione di prodotto

ZCH45 Guida lineare a sfera a vite Tavola scorrevole completamente chiusa 1000 Potenza del motore- Sì.



1Descrizione.


Il modulo lineare è di solito utilizzato con un motore di potenza. Linear Guide Module can be used to automatically reciprocate the workpiece by installing other required workpieces on the slider to form a complete conveying motion device and setting a suitable motor forward and reverse programIn tal modo si raggiunge l'obiettivo della produzione di massa e della produzione intensiva di attrezzature.



2.Specificità



Potenza del motore 100 W
Precisione di posizionamento ripetuta Classe C ±0,02MM e classe P ±0,01MM
Diametro esterno della vite a piombo (a) 12
Piombo della vite di piombo (MM) 5
Velocità massima ((MM/SEC) 250
Carico massimo ((KG) livello 11
verticale 4
Spinta nominale (N) 360
Ictus (MM) 100-800 (intervallo 50)
Velocità nominale del motore ((RPM)) 3000



La vite lineare della palla della guida ZCH45 completamente ha chiuso il potere del motore della tabella di scivolamento 1000 0Installazione orizzontale

Piombo Carico ((KG) A B C
5 5 560 110 220
8 280 40 70



La vite lineare della palla della guida ZCH45 completamente ha chiuso il potere del motore della tabella di scivolamento 1000 1Montaggio a parete

Piombo Carico ((KG) A B C
5 5 180 70 475
8 60 8 155



La vite lineare della palla della guida ZCH45 completamente ha chiuso il potere del motore della tabella di scivolamento 1000 2Montaggio verticale



Piombo Carico ((KG) A C
5 3 80 80



La vite lineare della palla della guida ZCH45 completamente ha chiuso il potere del motore della tabella di scivolamento 1000 3     La vite lineare della palla della guida ZCH45 completamente ha chiuso il potere del motore della tabella di scivolamento 1000 4    La vite lineare della palla della guida ZCH45 completamente ha chiuso il potere del motore della tabella di scivolamento 1000 5      La vite lineare della palla della guida ZCH45 completamente ha chiuso il potere del motore della tabella di scivolamento 1000 6

Sedile a doppio scivolo Sedile a doppio scivolo Estensione del sedile a scivolo Movimento simultaneo del sedile a scivolo



3La nostra Compagnia.



La vite lineare della palla della guida ZCH45 completamente ha chiuso il potere del motore della tabella di scivolamento 1000 7

La vite lineare della palla della guida ZCH45 completamente ha chiuso il potere del motore della tabella di scivolamento 1000 8
