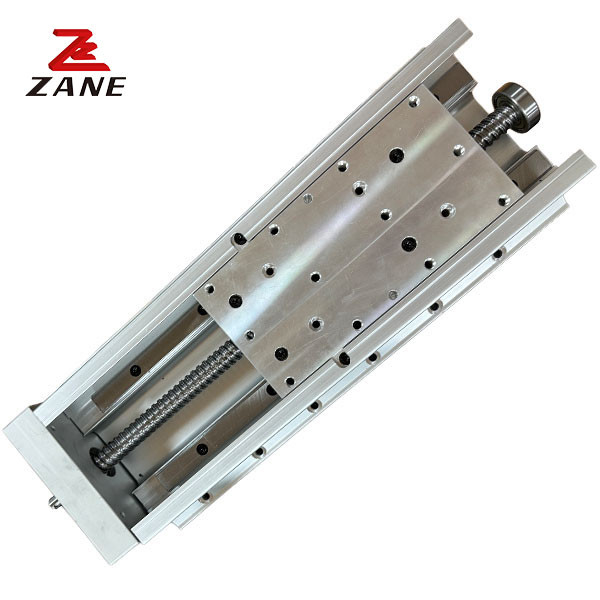

I semi lineari elettrici della guida di CNC hanno chiuso il colpo ZHH110 della tabella di scivolamento 200mm
  • I semi lineari elettrici della guida di CNC hanno chiuso il colpo ZHH110 della tabella di scivolamento 200mm
I semi lineari elettrici della guida di CNC hanno chiuso il colpo ZHH110 della tabella di scivolamento 200mm

I semi lineari elettrici della guida di CNC hanno chiuso il colpo ZHH110 della tabella di scivolamento 200mm

Luogo di origine La Cina
Marca ZANE
Certificazione CE，ISO
Numero di modello ZHH110
Dettagli del prodotto
Nome del prodotto:
Tavola di scivolamento semichiusa
Materiale:
Acciaio inossidabile
A vite:
madrevite
Potenza del motore:
400W
Diametro esterno della madrevite:
16
Colpo:
100-1000 mm
Velocità stimata del motore:
3000
Cavo della madrevite:
5,10,20
Velocità massima:
250,500,1000
Evidenziare:

I semi hanno chiuso la tabella di scivolamento 200mm

,

Guida lineare elettrica di CNC degli ss

Descrizione di prodotto

Guida lineare elettrica CNC Tavolo scorrevole semicercato 200 mm di tratto ZHH110



1Descrizione.



Modulo lineare a vite a sfera completamente chiuso: a questo modulo è aggiunta una struttura a prova di polvere in acciaio inossidabile basata su un design semi-chiuso, bello e generoso, utilizzato per occasioni a prova di polvere,supportare tutti i tipi di applicazioniCaratteristiche: alta rigidità, alta precisione, alta velocità, elevato carico, elevata spinta.



2.Specificità



Potenza del motore 400 W
Precisione di posizionamento ripetuta Classe C ±0,02MM e classe P ±0,01MM
Diametro esterno della vite a piombo (a) 16
Piombo della vite di piombo (MM) 5 10 20
Velocità massima ((MM/SEC) 250 500 1000
Carico massimo ((KG) livello 50 43 20
verticale 18 15 10
Spinta nominale (N) 1470 735 365
Ictus (MM) 100-1000 (intervallo 50)
Velocità nominale del motore ((RPM)) 3000

                     I semi lineari elettrici della guida di CNC hanno chiuso il colpo ZHH110 della tabella di scivolamento 200mm 0                                             I semi lineari elettrici della guida di CNC hanno chiuso il colpo ZHH110 della tabella di scivolamento 200mm 1                                            I semi lineari elettrici della guida di CNC hanno chiuso il colpo ZHH110 della tabella di scivolamento 200mm 2

Unità di installazione orizzontale:MM Unità di montaggio a parete:MMUnità di montaggio verticale:MM

Piombo Carico ((kg) A B C



5

 30 1000 140 280
50 900 120 150



10

 15 830 150 190
25 750 150 135
30 675 115 100
20 5 1500 1000 750
10 900 340 340

15



900



225



225


Piombo Carico ((kg) A B C



5

 10 150 150 1260
20 70 70 630
30 45 45 450



10

 10 270 180 675
20 160 80 495
30 70 35 405
20 5 900 855 1350
10 360 270 675
15 100 95 585
Piombo Carico ((kg) A C



5

 5 370 370
10 360 360
12 360 360



10

 4 675 675
6 540 540
8 405 405
20 1 1440 1440
2 1080 1080
3 900 900



3La nostra Compagnia.



I semi lineari elettrici della guida di CNC hanno chiuso il colpo ZHH110 della tabella di scivolamento 200mm 3

I semi lineari elettrici della guida di CNC hanno chiuso il colpo ZHH110 della tabella di scivolamento 200mm 4
