Singolo azionatore di asse
>
|
| Luogo di origine | Cina |
| Marca | ZANE |
| Certificazione | CE,ISO |
| Numero di modello | F190P |

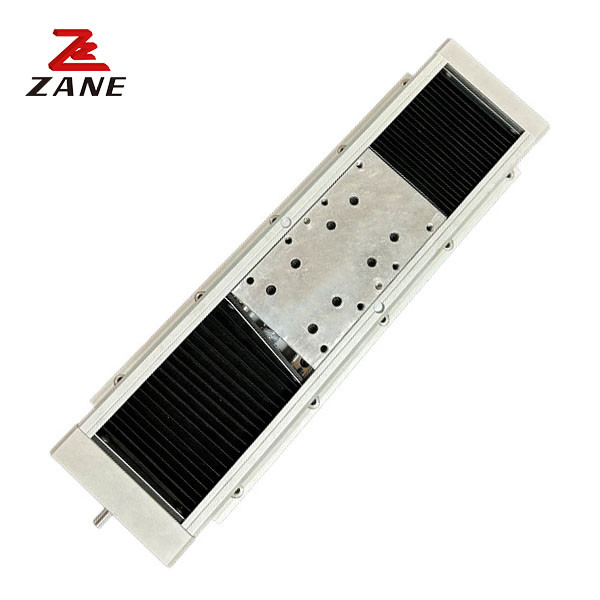

L'attuatore a asse singolo è un sistema di azionamento lineare per dispositivi di movimento meccanico. È realizzato in lega di alluminio di alta qualità e il suo numero di modello è F190P.industria fotovoltaica, e apparecchiature laser. Ha una velocità massima di 500 mm/s ed è compatibile con la testa di taglio BLT641.e un sistema di azionamento lineare conveniente in grado di soddisfare le esigenze di vari tipi di dispositivi di movimento meccanico.
| Potenza del conducente ((W) | 750 W | |||
| Velo a sfera (16) mm di piombo | P05:5 | P10:10 | P20:20 | |
| Velocità massima ((mm/s): | 250 | 500 | 1000 | |
| Peso massimo di movimentazione ((kg) | Livello | 120 kg | 100 kg | 50 kg |
| Perpendicolarità | 60 kg | 50 kg | 30 kg | |
| Accuratezza di posizionamento ripetuta (mm): | Classe C +0,02 mm; livello P +0,01 mm | |||
| Distanza di percorrenza (mm): | La portata è da 50 a 500 mm. | |||
| Momento di carico ((N.m)) | Mx:110Il mio:150Mz:120 | |||
| Meccanismo di carico | GEH20 Doppio binario | |||
| Meccanismo di guida | Classe C. 16 a C7; Classe P ·16 Grado di macinazione C5 | |||
| Materiale di base | Profili di alluminio duro estruso, lucentezza stessa | |||
| Requisiti di precisione della superficie di installazione | di larghezza inferiore a 0,05 mm | |||
| Progettazione a prova di polvere | Sigillazione a prova di polvere | |||
| Ictus (S) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L1 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
| L2 | 295 | 350 | 415 | 470 | 525 | 580 | 635 | 690 | 745 |
| L3 | 330 | 390 | 480 | 520 | 580 | 640 | 700 | 760 | 820 |
| L | 438 | 498 | 568 | 628 | 688 | 748 | 808 | 868 | 928 |
1- Azionamento lineare, motore lineare a nucleo di ferro senza effetto cogging.
2Ottimo rapporto di contrasto tra dimensioni e forza
3- doppia guida lineare, piccola massa mobile e elevata spinta.
4Vibrazioni stabilizzanti vicine allo zero rafforzano la stabilità a bassa velocità e la regolazione ultra-corta
