Singolo azionatore di asse
>
|
| Luogo di origine | La CINA |
| Marca | ZANE |
| Certificazione | CE，ISO |
| Numero di modello | F190 |

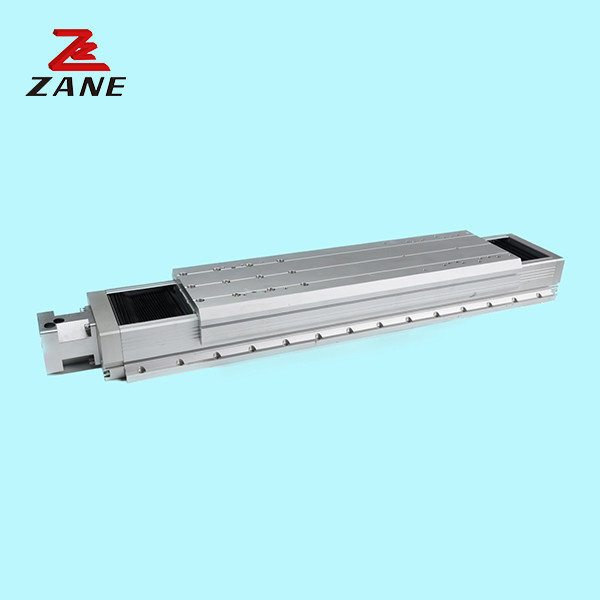

F190 100 mm lunghezza di percorrenza effettiva Guida ottica a doppio asse per apparecchiature automatiche
[Alta precisione] - Con alta precisione, le rotaie guida entrano direttamente in contatto con la base di montaggio, massimizzando i vantaggi delle rotaie guida lineari e riducendo gli errori cumulativi
[Utilizzazioni] - Adatto per apparecchiature di automazione, che forniscono un robot monoasse con movimento lineare
[Glossario]- Per completare compiti più complessi, è molto pratico
[Utilità generale] - Funzioni multiple quali assemblaggio di parti, funzionamento a getto d'inchiostro, selezione flessibile, movimentazione di parti, carico e scarico di parti sistema di ispezione
Parametro tecnico:
| Potenza del conducente ((W) | 750 W | |||
| Velo a sfera (16) mm di piombo | P05:5 | P10:10 | P20:20 | |
| Velocità massima ((mm/s): | 250 | 500 | 1000 | |
| Peso massimo di movimentazione ((kg) | Livello | 120 kg | 100 kg | 50 kg |
| Perpendicolarità | 60 kg | 50 kg | 40 kg | |
| Accuratezza di posizionamento ripetuta (mm): | Classe C +0,02 mm; livello P +0,01 mm | |||
| Distanza di colpo (mm): | La portata è da 100 a 500 mm. | |||
| Momento di carico ((N.m)) | Mx:110Il mio:150Mz:120 | |||
| Meccanismo di carico | GEH15 Doppio binario | |||
| Meccanismo di guida | Classe C. 16 a C7; Classe P ·16 Grado di macinazione C5 | |||
| Materiale di base | Profili di alluminio duro estruso, lucentezza stessa | |||
| Requisiti di precisione della superficie di installazione | di larghezza inferiore a 0,05 mm | |||
| Progettazione a prova di polvere | Sigillazione a prova di polvere | |||
| Ictus (S) | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| L1 | 35 | 40 | 45 | 50 | 55 | 60 | 65 | 70 | 75 |
| L2 | 295 | 350 | 415 | 470 | 525 | 580 | 635 | 690 | 745 |
| L3 | 330 | 390 | 480 | 520 | 580 | 640 | 700 | 760 | 820 |
| L | 438 | 498 | 568 | 628 | 688 | 748 | 808 | 868 | 928 |
