Cremagliera di YYC
>
|
| Luogo di origine | La CINA |
| Marca | YYC |
| Certificazione | CE,ISO |
| Numero di modello | CHTGH02505 |

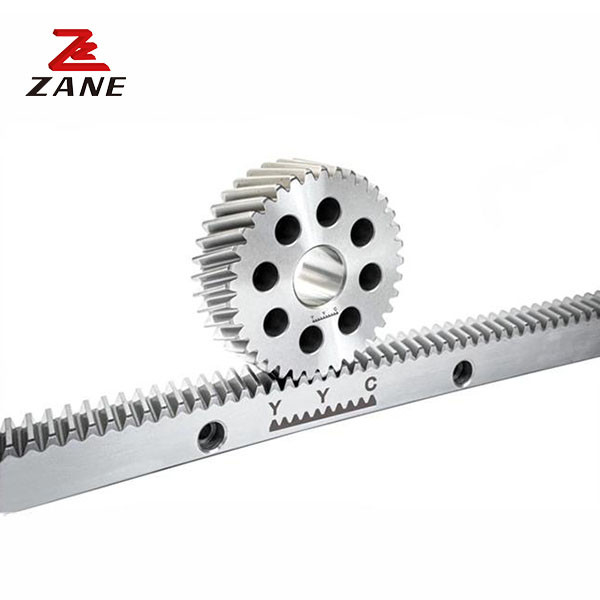

YYC Rack and Pinion è una soluzione di azionamento conveniente e affidabile ideale per il movimento lineare.Questo sistema è costituito da un ingranaggio rotondo o elicoidale noto come pignone e da un ingranaggio lineare noto come rackIl pignone è un piccolo ingranaggio che si mescola con i denti del rack, permettendo al pignone di tradurre il movimento rotazionale in movimento lineare.Il sistema di trazione a staffa e a pignone è dotato di un certo numero di denti (60) ed è realizzato in materiale S50C che viene fresato e macinato per una maggiore durata e prestazioniIl sistema è progettato per essere leggero (2,1 kg) e ha una durezza HRC 50-55°.Questo sistema di propulsione rack-and-pinion progettato con precisione fornisce una precisione e una ripetibilità superiori rispetto ad altri tipi di propulsione rack-and-pinion, Rack-and-Pinion-Gearing e Rack-and-Pinion-Systems.
| Codice |
Modulo |
L | L2 | Numero di denti | B | A0 | Al | D 1 | Numero di fori | A | Dl | 0D | E | D1 | I1 | d2 | f |
Fta kN |
Peso totale | |
| CHTGH01505-DIN5 | 1.5 | 500.00 | 6.70 | 100 | 19 | 19 | 17.5 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 1.5 | 4.84 | 1.3 |
| Codice di riferimento: CHTGH01510 | 1.5 | 1000.00 | 6.70 | 200 | 19 | 19 | 17.5 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 1.5 | 4.84 | 2.6 |
| CHTGH02005-DIN5 | 2 | 500.00 | 8.50 | 75 | 24 | 24 | 22.0 | 62.5 | 125 | 4 | 8 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 8.15 | 2.1 |
| Codice di riferimento: | 2 | 1000.00 | 8.50 | 150 | 24 | 24 | 22.0 | 62.5 | 125 | 8 | 8 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 8.15 | 4.1 |
| Codice di riferimento: | 2.5 | 500.00 | 8.50 | 60 | 24 | 24 | 21.5 | 62.5 | 125 | 4 | 9 | 7 | 11 | 7 | 31.7 | 436.60 | 5.7 | 2 | 10.19 | 2.1 |
| Codice di riferimento: CHTGH02510 | 2.5 | 1000.00 | 8.50 | 120 | 24 | 24 | 21.5 | 62.5 | 125 | 8 | 9 | 7 | 11 | 7 | 31.7 | 936.60 | 5.7 | 2 | 10.19 | 4.1 |
| Codice di riferimento: | 3 | 500.00 | 10.30 | 50 | 29 | 29 | 26.0 | 62.5 | 125 | 4 | 9 | 10 | 15 | 9 | 35 | 430.00 | 7.7 | 2 | 14.77 | 3.0 |
| Codice di riferimento: CHTGH03010-DIN5 | 3 | 1000.00 | 10.30 | 100 | 29 | 29 | 26.0 | 62.5 | 125 | 8 | 9 | 10 | 15 | 9 | 35 | 930.00 | 7.7 | 2 | 14.77 | 6.0 |
| Codice di riferimento: | 4 | 506.67 | 13.80 | 38 | 39 | 39 | 35.0 | 62.5 | 125 | 4 | 12 | 10 | 15 | 9 | 33.3 | 433.00 | 7.7 | 2 | 26.49 | 5.5 |
| Codice di riferimento: CHTGH04010 | 4 | 1000.00 | 13.80 | 75 | 39 | 39 | 35.0 | 62.5 | 125 | 8 | 12 | 10 | 15 | 9 | 33.3 | 933.40 | 7.7 | 2 | 26.49 | 10.8 |
| Codice di riferimento: | 5 | 500.00 | 17.40 | 30 | 49 | 39 | 34.0 | 62.5 | 125 | 4 | 12 | 14 | 20 | 13 | 37.5 | 425.00 | 11.7 | 3 | 41.60 | 6.8 |
| Codice di riferimento: CHTGH05010-DIN5 | 5 | 1000.00 | 17.40 | 60 | 49 | 39 | 34.0 | 62.5 | 125 | 8 | 12 | 14 | 20 | 13 | 37.5 | 925.00 | 11.7 | 3 | 41.60 | 13.6 |
| Codice di riferimento: | 6 | 500.00 | 20.90 | 25 | 59 | 49 | 43.0 | 62.5 | 125 | 4 | 16 | 18 | 26 | 17 | 37.5 | 425.00 | 15.7 | 3 | 60.11 | 10.3 |
| Codice di riferimento: CHTGH06010 | 6 | 1000.00 | 20.90 | 50 | 59 | 49 | 43.0 | 62.5 | 125 | 8 | 16 | 18 | 26 | 17 | 37.5 | 925.00 | 15.7 | 3 | 60.11 | 20.5 |
| Codice di riferimento: | 8 | 480.00 | 28.00 | 18 | 79 | 79 | 71.0 | 60.0 | 120 | 4 | 25 | 22 | 33 | 21 | 120 | 240.00 | 19.7 | 4 | 107.31 | 21.3 |
| Codice di riferimento: CHTGH08010-DIN5 | 8 | 960.00 | 28.00 | 36 | 79 | 79 | 71.0 | 60.0 | 120 | 8 | 25 | 22 | 33 | 21 | 120 | 720.00 | 19.7 | 4 | 107.31 | 42.6 |
1.Alta precisione: il rack e il pignone YYC possono fornire trasmissioni di alta precisione, che possono soddisfare gli scenari di applicazione dei requisiti di trasmissione di alta precisione.
2.Alta rigidità: il rack e il pignone YYC sono realizzati in materiali ad alta resistenza, con alta rigidità, possono sopportare grandi coppie, per garantire la stabilità e la precisione della trasmissione.
3Basso rumore: il rack e il pignone YYC adottano una tecnologia di lavorazione di precisione, hanno un basso livello di rumore e non producono rumori evidenti quando si muovono ad alta velocità.
4.Lunga durata: il rack e il pignone YYC adottano materiali di alta qualità e tecnologia di lavorazione di precisione, che hanno una lunga durata e riducono i costi di manutenzione e sostituzione.
5.Mantenimento facile: la struttura del rack e del pinion YYC è semplice, facile da mantenere e sostituire, il che può ridurre i costi di manutenzione e i tempi di inattività.
