Supporto dell'estremità della vite della palla
>
|
| Luogo di origine | La Cina |
| Marca | ZANE |
| Certificazione | CE，ISO |
| Numero di modello | EK06 |

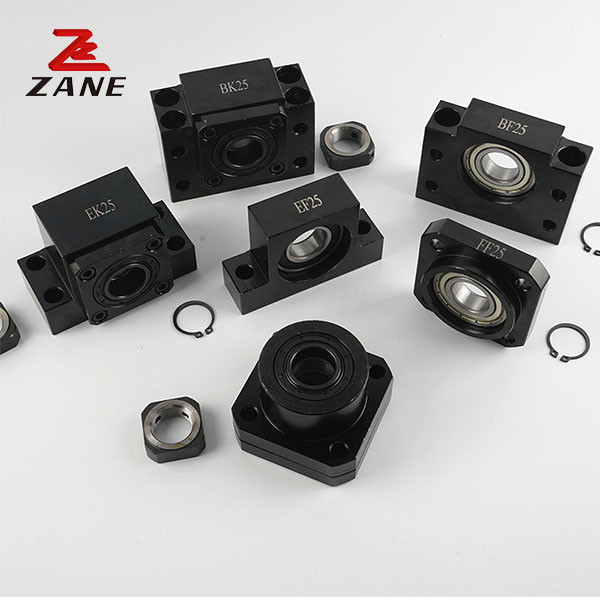

Vettura a sfera Vetture a sfera con cuscinetto di supporto EK06 con sfera a scanalatura profonda
1. serie EK
supporto per vite a sfera, contenente per vite a sfera subminiatura sviluppate da cuscinetti a sfera a contatto angolo 45 subminiatura angolare, può ottenere un'elevata rigidità,elevata precisione delle prestazioni di rotazione costante- Sostenere l'unità di supporto laterale utilizzare cuscinetti a sfera a scanalatura profonda.
Numero del modello di supporto per le estremità del cuscinetto:
lato fisso: EK06, EK08, EK10, EK12, EK15, EK20, EK25
Lato galleggiante: EF06, EF08, EF10, EF12, EF15, EF20, EF25
2. Specifica
Lato fisso EK
| Tipo | d1 | L | L1 | L2 | L3 | B | H | b±0.02 | h±0.02 | B1 | H1 | P | X | Y | Z |
| EK5 | 5 | 16.5 | 5.5 | 18.5 | 3.5 | 36 | 21 | 18 | 11 | 20 | 8 | 28 | 4.5 | - | - |
| EK6 | 6 | 20 | 5.5 | 22 | 3.5 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EK8 | 8 | 23 | 7 | 26 | 4 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EK10 | 10 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK12 | 12 | 24 | 6 | 29.5 | 6 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EK15 | 15 | 25 | 6 | 36 | 5 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 11 | - | - |
| EK20 | 20 | 42 | 10 | 50 | 10 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
Lato galleggiante EF
| Tipo | d1 | L | B | H |
±0.02 b |
±0.02 h |
B1 | H1 | P | X | Y | Z |
| EF6 | 6 | 12 | 42 | 25 | 21 | 13 | 18 | 20 | 30 | 5.5 | 9.5 | 11 |
| EF8 | 6 | 14 | 52 | 32 | 26 | 17 | 25 | 26 | 38 | 6.6 | 11 | 12 |
| EF 10 | 8 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF12 | 10 | 20 | 70 | 43 | 35 | 25 | 36 | 24 | 52 | 9 | - | - |
| EF15 | 15 | 20 | 80 | 49 | 40 | 30 | 41 | 25 | 60 | 9 | - | - |
| EF20 | 20 | 26 | 95 | 58 | 47.5 | 30 | 56 | 25 | 75 | 11 | - | - |
3La nostra Compagnia.
Jiangsu Zane Machinery Technology Co., Ltd. è un produttore di prodotti di trasmissione meccanica ad alta tecnologia di imprese ad alta tecnologia.La società ha 4 filiali rispettivamente gestire diversi tipi di prodotti di trasmissione meccanica progetti di ricerca e di commercializzazione. Ha quasi 50 diritti di proprietà intellettuale indipendenti. è Taiwan YYC agenti di livello rack, è Taiwan Heqing (HAWKKING) lineare guida rotaia, vite a sfera,Sede di supporto vite a sfera,pionieri nella ricerca e sviluppo di moduli di guida lineari"Sapere la gentilezza e essere grati umidiscono la propria vita" è la fonte eterna di crescita per il popolo Zayn.
