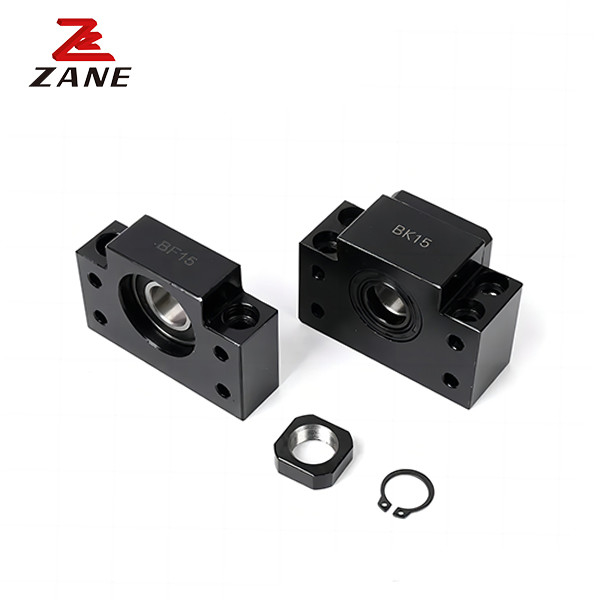

BK15 BF15 Unità di supporto a vite a sfera a estremità fisse con cuscinetto a sfera angolare
  • BK15 BF15 Unità di supporto a vite a sfera a estremità fisse con cuscinetto a sfera angolare
BK15 BF15 Unità di supporto a vite a sfera a estremità fisse con cuscinetto a sfera angolare

BK15 BF15 Unità di supporto a vite a sfera a estremità fisse con cuscinetto a sfera angolare

Luogo di origine Cina
Marca ZANE
Certificazione CE，ISO
Numero di modello BKBF15
Dettagli del prodotto
Nome del prodotto:
Supporto della vite della palla
Materiale:
acciaio al carbonio
Componenti fondamentali:
Sopportare, ingranaggio
Industria applicabile:
Negozi di materiali da costruzione, fabbriche, officine di riparazione di macchine, tipografie, oper
Processo di produzione:
Filo rotolato
Modello:
BK15 BF15
Applicazione:
Stampa 3D/macchina CNC
Struttura:
Supporto per la vite a sfera
Caratteristica:
Funzionamento ad alta velocità
Evidenziare:

Unità di supporto per le estremità angolari dei cuscinetti a sfera

,

unità di supporto per le estremità di vite a sfera

Descrizione di prodotto

BK15 BF15 Unità di supporto a vite a sfera a estremità fisse con cuscinetto a sfera angolare



Metodo di montaggio del supporto a vite a sfera:


(1) fissato alla canna filettata sul lato fisso.
(2) il lato fissato inserito, stringendo il dado di blocco, fissato con il blocco cuscino e i bulloni interni a sei angoli.
(3) il cuscinetto laterale di supporto è fissato con un anello di arresto sull'albero della canna a filo e caricato nel blocco del cuscinetto.



BK15 BF15 Unità di supporto a vite a sfera a estremità fisse con cuscinetto a sfera angolare 0



Tipo d1 L L1 L2 L3 C1 C2 B H b±0.02 h±0.02 B1 H1 E P d2 X Y Z
BK10 10 25 5 29 5 13 6 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5
BK12 12 25 5 29 5 13 6 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 1.5
BK15 15 27 6 32 6 15 6 70 48 35 28 40 38 18 54 5.5 6.6 11 6.5
BK17 17 35 9 44 7 19 8 86 64 43 39 50 55 28 68 6.6 9 14 8.5
BK20 20 35 8 43 8 19 8 88 60 44 34 52 50 22 70 6.6 9 14 8.5
BK25 25 42 12 54 9 22 10 106 80 53 48 64 70 33 85 9 11 17.5 11
BK30 30 45 14 61 9 23 11 128 89 64 51 76 78 33 102 11 14 20 13
BK35 35 50 14 67 12 26 12 140 96 70 52 88 79 35 114 11 14 20 13
BK40 40 61 18 76 15 33 14 160 110 80 60 100 90 37 130 14 18 26 17.5



BK15 BF15 Unità di supporto a vite a sfera a estremità fisse con cuscinetto a sfera angolare 1



Tipo d1 L B H b±0.02 h±0.02 B1 H1 E P d2 X Y Z
BF10 8 20 60 39 30 22 34 32.5 15 46 5.5 6.6 10.8 5
BF12 10 20 60 43 30 25 34 32.5 18 46 5.5 6.6 10.8 1.5
BF15 15 20 70 48 35 28 40 38 18 54 5.5 6.6 11 6.5
BF17 17 23 86 64 43 39 50 55 28 68 6.6 9 14 8.5
BF20 20 26 88 60 44 34 52 50 22 70 6.6 9 14 8.5
BF 25 25 30 106 80 53 48 64 70 33 85 9 11 17.5 11
BF30 30 32 128 89 64 51 76 78 33 102 11 14 20 13
BF35 35 32 140 96 70 52 88 79 35 114 11 14 20 13
BF40 40 37 160 110 80 60 100 90 37 130 14 18 26 17.5




L'unità di supporto è disponibile in sei tipi: i modelli EK, FK, EF e FF, che sono standardizzati per l'assemblaggio di vite a sfera standard dotato di estremità di albero finite, e i modelli BK e BF,che sono standardizzati per le viti a sfera in generaleL'unità di supporto sul lato fisso contiene un cuscinetto a sfera a contatto angolare di alta precisione conforme alla classe JIS 5 dotato di un preload regolato.
