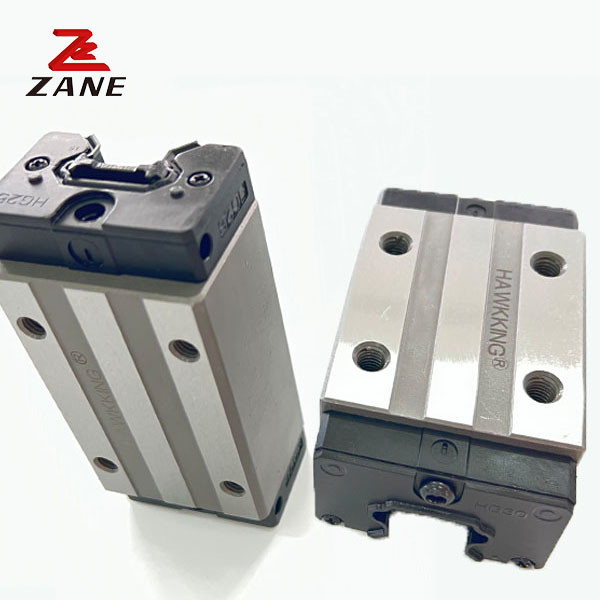

Rotaie di scorrimento lineari GEW20CA della sostituzione domestica di HIWIN per l'attrezzatura del tornio
  • Rotaie di scorrimento lineari GEW20CA della sostituzione domestica di HIWIN per l'attrezzatura del tornio
Rotaie di scorrimento lineari GEW20CA della sostituzione domestica di HIWIN per l'attrezzatura del tornio

Rotaie di scorrimento lineari GEW20CA della sostituzione domestica di HIWIN per l'attrezzatura del tornio

Luogo di origine La Cina
Marca ZANE
Certificazione CE，ISO
Numero di modello GEW20CA
Dettagli del prodotto
Nome del prodotto:
Mini Linear Rail Guide
Numero di modello:
GEW20CA
Tipo:
Binario di guida di moto lineare
Materiale:
Acciaio
Altezza del cursore:
22mm
Larghezza del cursore:
59mm
Lunghezza del cursore:
69.1mm
Applicazione:
Macchinario
Caratteristica:
Durata di funzionamento lunga
Evidenziare:

Rotaie di scorrimento lineari della sostituzione di HIWIN

,

GEW20CA

,

Rotaie di scorrimento lineari del tornio

Descrizione di prodotto

GEW20CA per apparecchiature a tornio



1.Avantaggio



SMALL SOUND: tecnologia innovativa di slider, funzionamento liscio, a basso attrito, silenzioso
Accuratezza: standard di produzione precisi, elevata precisione della traiettoria
STABILITÀ: può sopportare il carico in tutte le direzioni, lunga durata di vita; dotato di caratteristiche di carico uguali in quattro direzioni e funzione di autoallineamento
RISISTENZA ALLA BENDIMENTE: Forte resistenza alla piegatura, difficile da deformare e torcere, garantendo un movimento lineare

2.Specifica

Modello Dimensione della combinazione (mm) Dimensione del blocco ((mm) Dimensione della rotaia di scarico ((mm)

Fabbricazione a partire da materie plastiche

dimensione

 Carico fisso dinamico di base Carico fisso di base Momento statico ammissibile peso
Il signor KN-m

M.P.

KN-m

 Il mio kN-m

blocco

kg

scivolo

Kg/m
H - Ciao. N W B Bi C L1 L Chi K2 G M T Ti h2 h3 Wr Ora D h d P E (nnn) C (((kN) Co (kN)
GEW15SA 24 4.5 18.5 52 41 5.5 - 23.1 40.1 14.8 3.5 5.7 M5/φ4.5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3xl6 5.35 9.40 0.08 0.04 0.04 0.12 1.25
GEW15CA 26 39.8 56.8 10.15 7.83 16.19 0.13 0.10 0.10 0.21
GEW20SA 28 6 19.5 59 49 5 - 29 50 18.75 415 12 M6/φ5.5 7 9 6 6 20 15.5 9.5 8.5 6 60 20 M5xl6 7.23 12.74 0.13 0.06 0.06 0.19 2.08
GEW20CA 32 48.1 69.1 12.3 10.31 21.13 0.22 0.16 0.16 0.32

GEW25SA

GEW25CA

 33 7 25 73 60 6.5 一 35.5 59.1 21.9 4.55 12 M8/φ7 g 10 8 8 23 18 11 9 7 60 20 M6x20 11.40 19.50 0.23 0.12 0.12 0.35 2.67
35 59 82.6 16.15 16.27 32.40 0.38 0.32 0.32 0.59
GEW30SA 42 10 31 90 72 9 - 41.5 69.5 26.75 6 12 M10/φ9 7 10 8 9 28 23 11 9 7 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
GEW30CA 40 70.1 98.1 21.05 23.70 47.46 0.68 0.55 0.55 1.04
GEW35SA 48 11 33 100 82 9 - 45 75 28.5 7 7 M10/φ9 10 13 &5 &5 34 27.5 14 12 9 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
GEW35CA 50 78 108 20 23.70 47.46 0.68 0.55 0.55 1.04

Rotaie di scorrimento lineari GEW20CA della sostituzione domestica di HIWIN per l'attrezzatura del tornio 0
3.Area di lavorazione

Rotaie di scorrimento lineari GEW20CA della sostituzione domestica di HIWIN per l'attrezzatura del tornio 1

Superficie delle parti

Rotaie di scorrimento lineari GEW20CA della sostituzione domestica di HIWIN per l'attrezzatura del tornio 2
