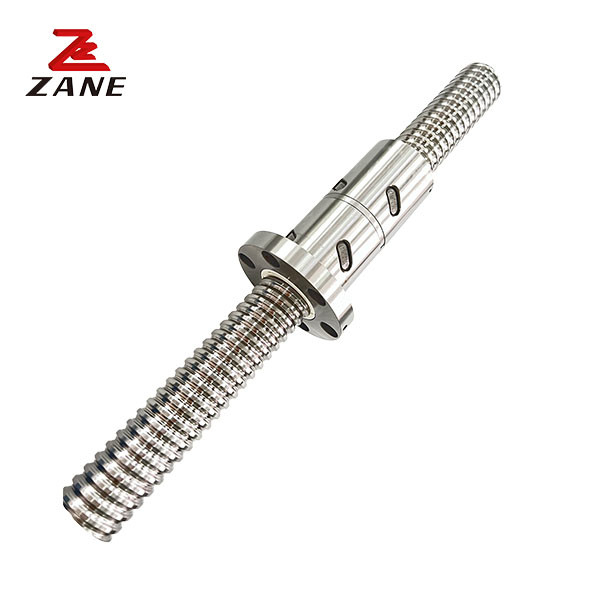

Vite della palla della madrevite di grado 25mm di precisione di alta precisione C5 di iso UFS
  • Vite della palla della madrevite di grado 25mm di precisione di alta precisione C5 di iso UFS
  • Vite della palla della madrevite di grado 25mm di precisione di alta precisione C5 di iso UFS
Vite della palla della madrevite di grado 25mm di precisione di alta precisione C5 di iso UFS

Vite della palla della madrevite di grado 25mm di precisione di alta precisione C5 di iso UFS

Luogo di origine La Cina
Marca ZANE
Certificazione CE，ISO
Numero di modello UFS
Dettagli del prodotto
Nome del prodotto:
vite della palla
Materiale:
Acciaio
Peso (chilogrammi):
2
Lunghezza esterna del diametro:
12-100 mm
Diametro della sfera:
2.5-9.5mm
Tipo di dado:
Forma a U
Applicazione:
Macchina imballatrice automatica
Componenti fondamentali:
Palla Screw+Nut+Fixed/Floated Side+Coupling
Processo di fabbricazione:
Filo rotolato
Evidenziare:

Vite della palla di UFS

,

vite della palla della madrevite di 25mm

,

Vite della palla di grado di precisione C5

Descrizione di prodotto

ISO alta precisione C5 grado di precisione 25mm viti a piombo UFS viti a sfera



1Descrizione



Le viti a sfera sono uno dei molti componenti che si vedono in tutte le applicazioni di automazione di fabbrica.questo gruppo utilizza il movimento rotativo della vite per azionare il dado in direzione lineareUna vite a sfera ottiene il suo movimento lineare liscio ricircolando le sfere d'acciaio lungo il solco della vite all'interno del dado.Il metodo di ricircolazione della sfera d'acciaio differenzia le caratteristiche di movimento della vite a sfera.



2.Specifica



Vite della palla della madrevite di grado 25mm di precisione di alta precisione C5 di iso UFS 0

Modello Diametro esterno piombo Diametro della sfera di acciaio dimensione della noce Coltelli di perline Carico dinamico nominale carico nominale statico

rigido

kgf/μm
d Io... Sì, sì. D A B L W H X Q. n Ca Coa k
01204-T4 12 4 2.5 24 40 10 40 32 30 4. 5 - 4x1 902 1884 26
01604-T4 16 4 2. 381 28 48 10 40 38 40 5.5 M6 4x1 973 2406 32
01605-T3 5 3.175 28 48 10 42 38 40 5.5 M6 3x1 780 1168 32
01605-T4 5 3.175 28 48 10 50 38 40 5. 5 M6 4x1 1380 3052 32
01610-T3 10 3.175 28 48 10 57 38 40 5.5 M6 3x1 1103 2401 26
02004-T4 20 4 2.381 36 58 10 42 47 44 6.6 M6 4x1 1066 2987 38
02005-T4 5 3. 175 36 58 10 51 47 44 6. 6 M6 4x1 1551 3875 39
02504-T4 25 4 2. 381 40 62 10 42 51 48 6.6 M6 4x1 1180 3795 43
02505-T4 5 3.175 40 62 10 51 51 48 6.6 M6 4x1 1724 4904 45
02506-T4 6 3. 969 40 62 10 54 51 48 6.6 M6 4x1 2318 6057 47
02508-T4 8 4. 762 40 62 10 63 51 48 6.6 M6 4x1 2963 7313 49
02510-T4 10 4. 762 40 62 12 85 51 48 6.6 M6 4x1 2954 7295 50
03204-T4 32 4 2. 381 50 80 12 44 65 62 9 M6 4x1 1296 4838 51
03205-T4 5 3. 175 50 80 12 52 65 62 9 M6 4x1 1922 6343 54
03206-T4 6 3. 969 50 80 12 57 65 62 9 M6 4x1 2632 7979 57
03208-T4 8 4. 762 50 80 12 65 65 62 9 M6 4x1 3387 9622 60
03210-T4 10 6. 350 50 80 12 90 65 62 9 M6 4x1 4805 12208 61
04005-T4 40 5 3. 175 63 93 14 55 78 70 9 M8 4x1 2110 7988 63
04006-T4 6 3. 969 63 93 14 60 78 70 9 M6 4x1 2873 9913 66
04008-T4 8 4. 762 63 93 14 67 78 70 9 M6 4x1 3714 11947 70
04010-T4 10 6. 350 63 93 14 93 78 70 9 M8 4x1 5399 15500 73
05010-T4 50 10 6. 350 75 110 16 93 93 85 11 M8 4x1 6004 19614 85
05020-T4 20 7. 144 75 110 16 138 93 85 11 M8 4x1 7142 22588 94
06310-T4 63 10 6. 350 90 125 18 98 108 95 11 M8 4x1 6719 25358 99
06320-T4 20 9. 525 95 135 20 149 115 100 13.5 M8 4x1 11444 36653 112
08010-T4 80 10 6. 350 105 145 20 98 125 110 13.5 M8 4x1 7346 31953 109
08020-T4 20 9. 525 125 165 25 154 145 130 13.5 M8 4x1 12911 47747 138
10020-T4 100 20 9. 525 150 202 30 180 170 155 17.5 M8 4x1 14303 60698 162







Tabella di confronto delle specifiche di dimensioni standard





Modello Classe di precisione del piombo Direzione del filo numero di filettature





Codice di vite standard





Tipi di noci applicabili

Diametro esterno

d



Piombo 1

Diametro della perla

Sì, sì.

 L/R
40 5 3.175 C7,C5,C3 R/L 1 04005 Io, U, S.
6 3.969 C7,C5,C3 R 1 04006 U
8 4.762 C7,C5,C3 R 1 04008 U
10 6.35 C7,C5,C3 R/L 1 04010 Io, tu.
40 6.35 C7,C5,C3 R 2 04040 E
80 6.35 C7,C5,C3 R 2 04080 E
50 5 3.175 C7,C5,C3 R 1 05005 S
10 6.35 C7,C5,C3 R/L 1 05010 Io, tu.
50 7.938 C7,C5,C3 R 2 05050 E
100 7.938 C7,C5,C3 R 2 50100 E
63 10 6.35 C7,C5,C3 R 1 06310 Io, tu.
20 9.525 C7,C5,C3 R 1 06320 U
80 10 6.35 C7,C5,C3 R 1 08010 Io, tu.
20 9.525 C7,C5,C3 R 1 08020 U





Tabella di confronto delle specifiche di dimensioni standard della vite di rettifica di precisione





Modello Classe di precisione del piombo Direzione del filo numero di filettature





Codice di vite standard





Tipi di noci applicabili

Diametro esterno

d



Piombo 1

 Diametro della perla Da L/R
4 1 0.8 C7,C5,C3 R 1 00401 M
6 1 0.8 C7,C5,C3 R 1 00601 M
8 1 0.8 C7,C5,C3 R/L 1 00801 M
2 1.2 C7,C5,C3 R/L 1 00802 M
2.5 1.2 C7,C5,C3 R 1 0082.5 M,T
10 2 1.2 C7,C5,C3 R/L 1 01002 M,T
4 2 C7,C5,C3 R 1 01004 M,T
12 2 1.2 C7,C5,C3 R/L 1 01202 M
4 2.5 C7,C5,C3 R 1 01204 U,T
5 2.5 C7,C5,C3 R 1 01205-A U,T,S
5 2.5 C7,C5,C3 R 1 01205-B M
10 2.5 C7,C5,C3 R 2 01210-B VS
14 2 1.2 C7,C5,C3 R/L 1 01402 M
4 2.5 C7,C5,C3 R 1 01404 T
16 2 1.2 C7,C5,C3 R/L 1 01602 M
4 2.381 C7,C5,C3 R 1 01604 (N) Io, io, io.
5 3.175 C7,C5,C3 R/L 1 01605 Io, io, io.
10 3.175 C7,C5,C3 R/L 2 01610 Io, io, io.
16 2.778 C7,C5,C3 R 2 01616 E
32 2.778 C7,C5,C3 R 2 01632 E
20 4 2.381 C7,C5,C3 R 1 02004 (N) Io, tu.
5 3.175 C7,C5,C3 R/L 1 02005 Io, U, T, S.
10 3.969 C7,C5,C3 R 1 02010 VS
20 3.175 C7,C5,C3 R 2 02020 VS,E,S
40 3.175 C7,C5,C3 R 2 02040 E
25 4 2.381 C7,C5,C3 R 1 02504 (N) Io, tu.
5 3.175 C7,C5,C3 R/L 1 02505 Io, U, T, S.
6 3.969 C7,C5,C3 R 1 02506 U
8 4.762 C7,C5,C3 R 1 02508 U
10 4.762 C7,C5,C3 R 1 02510-A Io, io, io.
25 3.969 C7,C5,C3 R 2 02525 E
50 3.969 C7,C5,C3 R 2 02550 E
32 4 2.381 C7,C5,C3 R 1 03204 (N) Io, tu.
5 3.175 C7,C5,C3 R/L 1 03205 Io, U, S.
6 3.969 C7,C5,C3 R 1 03206 U
8 4.762 C7,C5,C3 R 1 03208 U
10 6.35 C7,C5,C3 R/L 1 03210 Io, tu.
20 6.35 C7,C5,C3 R 1 03220 E
32 4.762 C7,C5,C3 R 2 03232 E
64 4.762 C7,C5,C3 R 2 03264 E



3- La nostra compagnia.



Jiangsu Zane Machinery Technology Co., Ltd. è un produttore di prodotti di trasmissione meccanica ad alta tecnologia di imprese ad alta tecnologia.La società ha 4 filiali rispettivamente gestire diversi tipi di prodotti di trasmissione meccanica progetti di ricerca e di commercializzazione. Ha quasi 50 diritti di proprietà intellettuale indipendenti. è Taiwan YYC agenti di livello rack, è Taiwan Heqing (HAWKKING) lineare guida rotaia, vite a sfera,Sede di supporto vite a sfera,pionieri nella ricerca e sviluppo di moduli di guida lineari"Sapere la gentilezza e essere grati umidiscono la propria vita" è la fonte eterna di crescita per il popolo Zayn.
