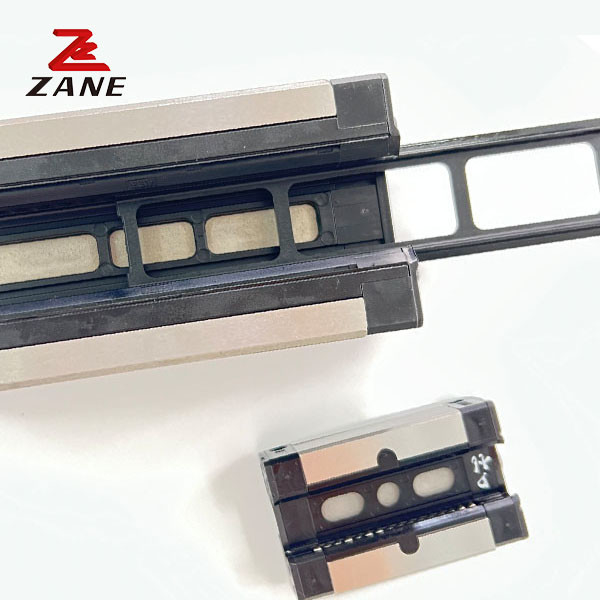

Precisione Mini Linear Rail Guide Slide Carriage Blocks per Dispensing machine
Alta precisione di posizionamento
Quando si utilizzano guide lineari come guide lineari, poiché il metodo di attrito delle guide lineari è quello del rotolamento, non solo il coefficiente di attrito è ridotto a 1/50 di quello delle guide scorrevoli,ma anche il divario tra attrito dinamico e attrito statico è piccoloPertanto, quando il letto è in esecuzione, non ci sarà scivolamento, e la precisione di posizionamento dello stesso livello può essere raggiunta.
La distanza tra ogni foro è di 25 mm, il numero di fori per le diverse lunghezze dei binari:
200 mm (8 fori), 250 mm (10 fori), 300 mm (12 fori), 350 mm (14 fori)
400 mm (16 fori), 450 mm (18 fori), 500 mm (20 fori), 550 mm (22 fori)
2-7-2 GMW-CA/GMW-HA
| Modello | Dimensione della combinazione (mm) | Dimensione del blocco ((mm) | Dimensione della rotaia di scarico ((mm) | Carico dinamico nominale | Carico statico nominale |
Momento statico ammissibile Kgf*M
(kgf • m) |
Dimensioni del bullone di fissaggio della rotaia (mm) |
||||||||||||||||
| H | - Ciao. | N | W | B | Bl | C | Io... | L | MxL | Wr | Ora | D | h | d | P | E | C ((kgf) | C ((kgf) | Il signor | MP | - Oh, mio Dio! | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl.6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | M2.5x1.5 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0. 22 | 0. 22 | M2. 5x7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x3.5 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | M4x4.5 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
ps:1 kgf= 9,81 N
