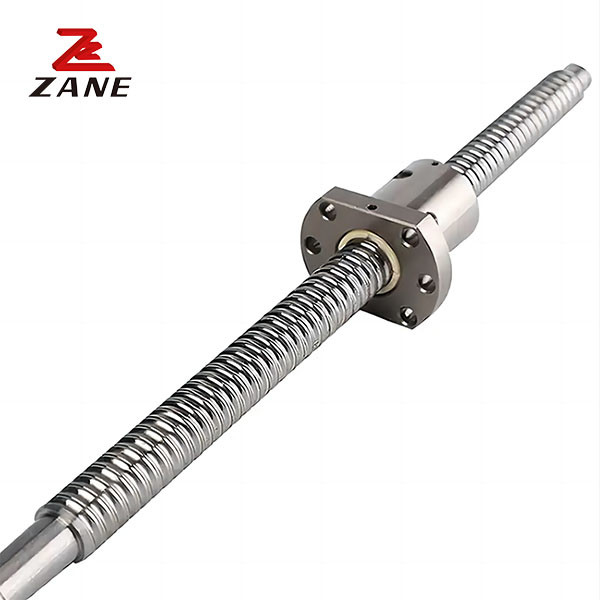

SCR1610 vite a sfera a lunghezza personalizzata per la rettifica di filettini rettificati

SCR1610 vite a sfera a lunghezza personalizzata per la rettifica di filettini rettificati

SCR1610 vite a sfera a lunghezza personalizzata per la rettifica di filettini rettificati

Luogo di origine	Cina
Marca	HAWKKING
Certificazione	CE，ISO
Numero di modello	SCR1610

Dettagli del prodotto

Nome del prodotto:

vite della palla

Distanze:

Requisiti del cliente

Numero di modello:

SCR1610

Materiale:

acciaio al carbonio

Industria applicabile:

Negozi di materiali da costruzione, fabbriche, officine di riparazione di macchine, tipografie, oper

Metodo di trattamento:

Macchinari CNC, Tornitura CNC, Perforazione, ecc.

Componenti fondamentali:

Cuscinetto, dado, asse, palle

Caratteristica:

Alte rigidità dei mangimi fini

Accuratezza:

C3/C5/C7/C10

Evidenziare:

Vattone a sfera a filo fresato

,

Vattone a sfera di macinazione

Descrizione di prodotto

SCR1610 vite a sfera a lunghezza personalizzata per la rettifica di filettini rettificati

SCR1610 SCR1616 SCR2020 SCR2505 SCR2510 SCR2525 serie vite a sfera
La serie SCR è caratterizzata da elevata liscezza, elevata rigidità, alta durata e forte resistenza alla polvere, con circolazione interna
progettazione, rendendo la serie SCR applicabile a piccoli ambienti operativi.

Tabella delle dimensioni delle noci

SCR1610 vite a sfera a lunghezza personalizzata per la rettifica di filettini rettificati 0

Modello	Diametro esterno	piombo	Diametro della sfera di acciaio	dimensione della noce								Coltelli di perline	Carico dinamico nominale	carico nominale statico	rigido kgf/μm
Modello	d	Io...	Sì, sì.	D	A	B	L	W	H	X	Q.	n	Ca	Coa	k
01204-T4	12	4	2.5	24	40	10	40	32	30	4. 5	-	4x1	902	1884	26
01604-T4	16	4	2. 381	28	48	10	40	38	40	5.5	M6	4x1	973	2406	32
01605-T3		5	3.175	28	48	10	42	38	40	5.5	M6	3x1	780	1168	32
01605-T4		5	3.175	28	48	10	50	38	40	5. 5	M6	4x1	1380	3052	32
01610-T3		10	3.175	28	48	10	57	38	40	5.5	M6	3x1	1103	2401	26
02004-T4	20	4	2.381	36	58	10	42	47	44	6.6	M6	4x1	1066	2987	38
02005-T4	20	5	3. 175	36	58	10	51	47	44	6. 6	M6	4x1	1551	3875	39
02504-T4	25	4	2. 381	40	62	10	42	51	48	6.6	M6	4x1	1180	3795	43
02505-T4		5	3.175	40	62	10	51	51	48	6.6	M6	4x1	1724	4904	45
02506-T4		6	3. 969	40	62	10	54	51	48	6.6	M6	4x1	2318	6057	47
02508-T4		8	4. 762	40	62	10	63	51	48	6.6	M6	4x1	2963	7313	49
02510-T4		10	4. 762	40	62	12	85	51	48	6.6	M6	4x1	2954	7295	50
03204-T4	32	4	2. 381	50	80	12	44	65	62	9	M6	4x1	1296	4838	51
03205-T4		5	3. 175	50	80	12	52	65	62	9	M6	4x1	1922	6343	54
03206-T4		6	3. 969	50	80	12	57	65	62	9	M6	4x1	2632	7979	57
03208-T4		8	4. 762	50	80	12	65	65	62	9	M6	4x1	3387	9622	60
03210-T4		10	6. 350	50	80	12	90	65	62	9	M6	4x1	4805	12208	61
04005-T4	40	5	3. 175	63	93	14	55	78	70	9	M8	4x1	2110	7988	63
04006-T4		6	3. 969	63	93	14	60	78	70	9	M6	4x1	2873	9913	66
04008-T4		8	4. 762	63	93	14	67	78	70	9	M6	4x1	3714	11947	70
04010-T4		10	6. 350	63	93	14	93	78	70	9	M8	4x1	5399	15500	73
05010-T4	50	10	6. 350	75	110	16	93	93	85	11	M8	4x1	6004	19614	85
05020-T4	50	20	7. 144	75	110	16	138	93	85	11	M8	4x1	7142	22588	94
06310-T4	63	10	6. 350	90	125	18	98	108	95	11	M8	4x1	6719	25358	99
06320-T4	63	20	9. 525	95	135	20	149	115	100	13.5	M8	4x1	11444	36653	112
08010-T4	80	10	6. 350	105	145	20	98	125	110	13.5	M8	4x1	7346	31953	109
08020-T4	80	20	9. 525	125	165	25	154	145	130	13.5	M8	4x1	12911	47747	138
10020-T4	100	20	9. 525	150	202	30	180	170	155	17.5	M8	4x1	14303	60698	162

Caratteristica della serie di ritorno interno a vite a sfera
1Il design del ritorno interno consente di risparmiare più spazio.
2Alta precisione garantita.
3. alimentazione fine, può essere controllata entro 0,1 μm.
4Nessuna reazione, alta rigidità.
