Guida al movimento lineare
>
|
| Luogo di origine | Cina |
| Marca | ZANE |
| Certificazione | CE,ISO |
| Numero di modello | GRH15CA |

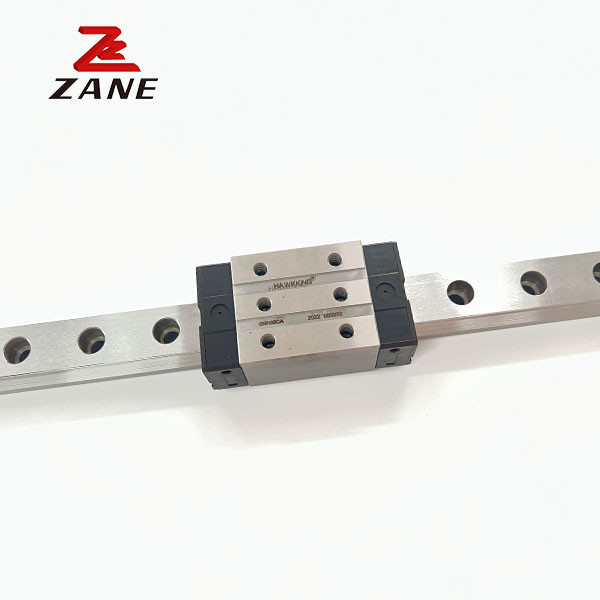

La guida lineare della serie GR presenta un rullo come elemento di laminazione invece di sfere d'acciaio.
La serie di rulli offre una rigidità super elevata e capacità di carico molto elevate.Deformazione elastica della superficie di contatto lineare, durante il carico, è notevolmente ridotta offrendo così una maggiore rigidità e maggiori capacità di carico in tutte e 4 le direzioni di carico.La serie GR ha le alte prestazioni che forniscono una produzione di alta precisione e raggiunge una durata di vita più lunga.
Dispone dello stesso carico in quattro direzioni (su/giù/destra/sinistra) e di autoallineamento per assorbire la capacità di errore di installazione.
Scalatrice lineare come tipo di guida a rotolamento, alimentata dalla potenza tra la sfera di acciaio a circolazione a rotolamento infinito nel slider e il percorso scivoloso,lungo la piattaforma di carico corso scivoloso può facilmente fare movimento lineare di alta precisione.
Scalatrice lineare come tipo di guida a rotolamento, alimentata dalla potenza tra la sfera di acciaio a circolazione a rotolamento infinito nel slider e il percorso scivoloso,lungo la piattaforma di carico corso scivoloso può facilmente fare movimento lineare di alta precisione.
| Modello | Dimensione della combinazione (mm) | Dimensione del blocco ((mm) | Dimensione della rotaia di scarico ((mm) |
Fabbricazione a partire da materie plastiche dimensione
|
Carico fisso dinamico di base | Carico fisso di base | Momento statico ammissibile | Peso | |||||||||||||||||||||||||
| Mamma! KN-m |
M.P. KN-m |
- Oh, mio Dio! KN-m |
blocco kg |
scivolo kg/m |
|||||||||||||||||||||||||||||
| H | H₁ | N | W | B | B₁ | C | C₁ | L₁ | L | K.₁ | K.₂ | G | M | T | T₁ | H₂ | H₃ | Wg | Hg | D | h | d | P | E | (mm) | C (((kN) | C₀(kN) | ||||||
| GRW15CC | 24 | 4 | 16 | 47 | 38 | 4.5 | 30 | 26 | 45 | 68 | 11.4 | 4.7 | 5.3 | M5 | 6 | 6.95 | 3.6 | 6.1 | 15 | 16.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24 | 0.311 | 0.173 | 0.173 | 0.22 | 1.8 |
| GRW20CC | 30 | 5 | 21.5 | 63 | 53 | 5 | 40 | 35 | 57.5 | 86 | 13.8 | 6 | 5.3 | M6 | 8 | 10 | 4.3 | 4.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5x20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.47 | 2.76 |
| GRW20HC | 77.5 | 106 | 23.8 | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.63 | ||||||||||||||||||||||||
| GRW25CC | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 40 | 64.5 | 97.9 | 15.75 | 7.25 | 12 | M8 | 9.5 | 10 | 6.2 | 6 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6x20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.72 | 3.08 |
| GRW25HC | 81 | 114.4 | 24 | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.91 | ||||||||||||||||||||||||
| GRW30CC | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 44 | 71 | 109.8 | 17.5 28.5 |
8 | 12 | M10 | 9.5 | 10 | 6.5 | 7.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8x25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 1.16 | 4.41 |
| GRW30HC | 93 | 131.8 | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.52 | |||||||||||||||||||||||||
| GRW35CC | 48 | 6.5 | 33 | 100 | 82 | 9 | 62 | 52 | 79 | 124 | 16.5 | 10 | 12 | M10 | 12 | 13 | 9 | 12.6 | 34 | 30.2 | 14 | 12 | 40 | 20 | M8x25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.75 | 6.06 | |
| GRW35HC | 106.5 | 151.5 | 30.25 | 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.40 | ||||||||||||||||||||||||
| GRW45CC | 60 | 8 | 37.5 | 120 | 100 | 10 | 80 | 60 | 106 | 153.2 | 21 | 10 | 12.9 | M12 | 14 | 15 | 10 | 14 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12x35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.43 | 9.97 |
| GRW45HC | 139.8 | 187 | 37.9 | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.57 | ||||||||||||||||||||||||
| GRW55CC | 70 | 10 | 43.5 | 140 | 116 | 12 | 95 | 70 | 125.5 | 183.7 | 27.75 | 12.5 | 12.9 | M14 | 16 | 17 | 12 | 7.5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 130.5 | 252 | 8.01 | 5.4 | 5.4 | 5.43 | 13.98 |
| GRW55HC | 173.8 | 232 | 51.9 | 167.8 | 348 | 11.15 | 10.25 | 10.25 | 7.61 | ||||||||||||||||||||||||
| GRW65CC | 90 | 12 | 53.5 | 170 | 142 | 14 | 110 | 82 | 160 | 232 | 40.8 | 15.8 | 12.9 | M16 | 22 | 23 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 75 | 35 | M16x50 | 213 | 411.6 | 16.20 | 11.59 | 11.59 | 11.63 | 20.22 |
| GRW65HC | 223 | 295 | 72.3 | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 16.58 | ||||||||||||||||||||||||
1. Alta precisione: la precisione di fabbricazione della rotaia guida è estremamente elevata e può raggiungere la precisione di micron,in modo che possa mantenere bene il movimento lineare e la stabilità delle parti in movimento.
2. buona resistenza all'usura: i materiali della rotaia guida sono generalmente realizzati in materiali di alta durezza, resistenza e resistenza all'usura, quali acciaio, rame, alluminio, titanio, ecc.,che può garantire la lunga durata di servizio della rotaia guida.
3. Forte resistenza al carico: la rotaia guida può sopportare grandi carichi assiali e radiali e può soddisfare i requisiti delle varie specifiche di macchine e attrezzature.
4. Alta rigidità: la rigidità della rotaia guida è buona, che può resistere efficacemente alla coppia esterna e alla forza di piegatura e garantire la stabilità delle parti in movimento.
5. Movimento liscio: la superficie della rotaia guida è particolarmente trattata, il coefficiente di attrito è piccolo, il movimento è stabile e non è facile causare stagnazione e perdita di attrito.
