Guida al movimento lineare
>
|
| Place of Origin | China |
| Marca | ZANE |
| Certificazione | CE,ISO |
| Numero di modello | GEH25CA |

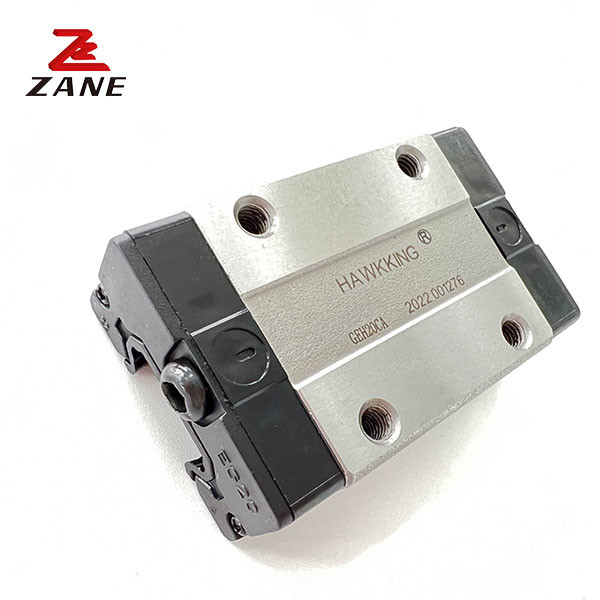

Linear Motion Guide è un sistema di movimento lineare affidabile e preciso progettato per fornire elevate prestazioni ed efficienza, garantendo al contempo un basso livello di manutenzione e di vibrazione,basso livello di rumore e lunga garanziaÈ dotato di una rotaia guida leggera e altamente resistente, che consente un movimento lineare regolare e preciso.La rotaia guida è realizzata con materiali di alta qualità che garantiscono stabilità a lungo termine e resistenza all'usuraCon la sua lunga garanzia e i suoi bassi requisiti di manutenzione, Linear Motion Guide fornisce una soluzione affidabile ed economica per una vasta gamma di applicazioni di movimento lineare.Facile da installare e da usare, che lo rende una scelta ideale per una vasta gamma di applicazioni industriali, dall'automotive e aerospaziale alla produzione medica e industriale.Il suo basso livello di rumore e vibrazione lo rende adatto sia per applicazioni interne che esterneIl basso peso della rotaia guida consente una facile installazione e manutenzione, mentre la lunga garanzia garantisce tranquillità.
| Modello | Dimensione della combinazione (mm) | Dimensione del blocco ((mm) | Dimensione della rotaia di scarico ((mm) |
Fabbricazione a partire da materie plastiche dimensione |
Carico fisso dinamico di base | Carico fisso di base | Momento statico ammissibile | peso | |||||||||||||||||||||||||
| Il signor KN-m |
M.P. KN-m |
Il mio kN-m |
blocco kg |
scivolo Kg/m |
|||||||||||||||||||||||||||||
| H | - Ciao. | N | W | B | Bi | C | Li | L | Chi | Chi | G | Mxl | T | H2 | h3 | W/ | Ora | D | h | d | P | E | (mm) | C (((kN) | Co (kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
Marchio: ZANE
Numero di modello: GEH25CA
Luogo di origine: Cina
Certificazione: CE, ISO
Quantità minima d'ordine: negoziato
Prezzo: negoziato
Dettagli dell'imballaggio: imballaggio standard in cartone per l'esportazione, custodia di legno, cartone di schiuma per la protezione.
Tempo di consegna: tre giorni al più presto dopo la conferma dell'ordine
Termini di pagamento: L/C, T/T
Caratteristiche chiave:
Il sistema di guida del movimento lineare di ZANE offre ai clienti la più alta qualità di guida lineare, rotaia di guida lineare, guide di movimento lineare, cuscinetti lineari e cuscinetti lineari sul mercato.I nostri sistemi di guida lineare offrono prestazioni ottimaliOgni prodotto è garantito da una lunga garanzia e da un'ampia gamma di temperature.
