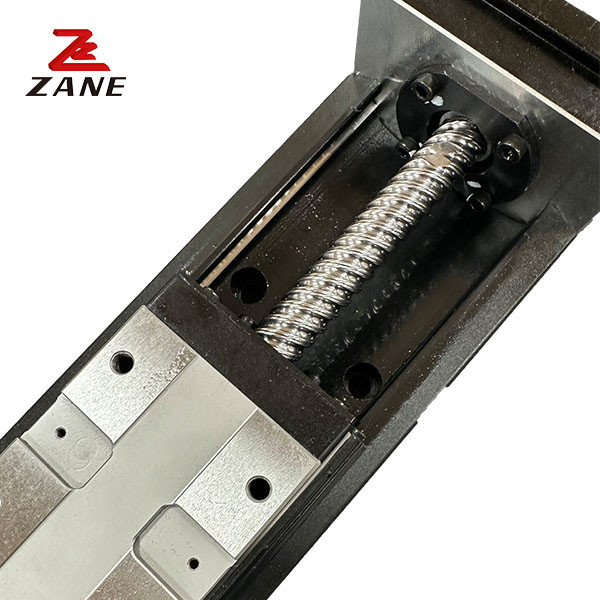

Attuatore lineare robot ad asse singolo KK ad alta precisione per sistema automatico
  • Attuatore lineare robot ad asse singolo KK ad alta precisione per sistema automatico
Attuatore lineare robot ad asse singolo KK ad alta precisione per sistema automatico

Attuatore lineare robot ad asse singolo KK ad alta precisione per sistema automatico

Luogo di origine La Cina
Marca ZANE
Certificazione CE，ISO
Numero di modello KK
Dettagli del prodotto
Nome del prodotto:
Moto lineare
Numero di modello:
Serie di KK
Peso (chilogrammi):
10
Distanze:
340/440/540/640/740/940mm
larghezza:
86 mm
Materiale:
Sopportare acciaio
Componenti fondamentali:
vite della palla, guida lineare, sopportante
Prestazioni:
Alta efficienza silenziosa e
Industria applicabile:
Fabbrica
Evidenziare:

Azionatore lineare del singolo robot di asse

,

Azionatore lineare del robot di KK

,

Modulo lineare della guida di serie di KK

Descrizione di prodotto

Attuatore lineare per robot a singolo asse ad alta precisione per sistemi automatici



Descrizione del modulo lineare



Nome del prodotto
KK Attuatore lineare robot monoasse
Materiale
Leghe
Tipi di blocchi
di larghezza superiore a 30 cm
Grado di precisione
C, H, P, HP, UP
Codice di precarico
Z0, Z1, Z2
Applicazione
Dispositivi di automazione;apparecchiature di trasporto;centri di lavorazione CNC;macchine di taglio per lavori pesanti;macchine di rettifica CNC;macchine per lo stampaggio ad iniezione;macchine di scarico elettrico;latteri a piano;Dispositivi che richiedono un'elevata rigidità e capacità di carico



Attuatore lineare robot ad asse singolo KK ad alta precisione per sistema automatico 0

Attuatore lineare robot ad asse singolo KK ad alta precisione per sistema automatico 1

Lunghezza della guida

L2 ((mm)

Lunghezza completa

L1 ((mm)

 Corso massimo ((mm) G (mm) n Peso ((kg)
A1Sede scivolo A2 Sedile scorrevole A1Sede scivolo A2Sede scivolo
100 159 36 - 20 2 0.48 -
150 209 86 34 15 3 0.6 0.67
200 259 136 84 40 3 0.72 0.79



Attuatore lineare robot ad asse singolo KK ad alta precisione per sistema automatico 2

Lunghezza della guida

L2 ((mm)

Lunghezza completa

L1 ((mm)

 Corso massimo ((mm) G (mm) K ((mm) n Peso ((kg)
A1Sede scivolo A2 Sedile scorrevole A1Sede scivolo A2Sede scivolo
150 220 70 - 35 80 2 1 -
200 270 120 55 20 160 3 1.2 1.4
250 320 170 105 45 160 3 1.4 1.6
300 370 220 155 30 240 4 1.6 1.8



Attuatore lineare robot ad asse singolo KK ad alta precisione per sistema automatico 3

Lunghezza della guida

L2 ((mm)

Lunghezza completa

L1 ((mm)

 Corso massimo ((mm) G (mm) K ((mm) n m Peso ((kg)
A1Sede scivolo A2 Sedile scorrevole A1Sede scivolo A2Sede scivolo
150 220 60 - 25 100 2 2 1.4 -
200 270 110 - 50 100 2 2 1.7 -
300 370 210 135 50 200 3 2 2.3 2.6
400 470 310 235 50 100 4 4 3.2 3.2
500 570 410 335 50 200 5 3 3.5 3.8
600 670 510 435 50 100 6 6 4.1 4.5



Attuatore lineare robot ad asse singolo KK ad alta precisione per sistema automatico 4

Lunghezza della guida

L2 ((mm)

Lunghezza completa

L1 ((mm)

 Corso massimo ((mm) H(mm) n m Peso ((kg)
A1Sede scivolo A2 Sedile scorrevole A1Sede scivolo A2Sede scivolo
340 440 210 100 70 3 2 5.7 6.5
440 540 310 200 20 5 3 6.9 7.7
540 640 410 300 70 5 3 8.0 8.8
640 740 510 400 20 7 4 9.2 10.0
740 840 610 500 70 7 4 10.4 11.2
940 1040 810 700 70 9 5 11.6 12.4



Attuatore lineare robot ad asse singolo KK ad alta precisione per sistema automatico 5

Lunghezza della guida

L2 ((mm)

Lunghezza completa

L1 ((mm)

 Corso massimo ((mm) G (mm) H(mm) n m Peso ((kg)
A1Sede scivolo A2 Sedile scorrevole A1Sede scivolo A2Sede scivolo
980 1089 828 700 40 90 7 5 18.6 20.3
1080 1189 928 800 15 40 8 6 20.3 22.0
1180 1289 1028 900 65 90 8 6 22.0 23.7
1280 1389 1128 1000 40 40 9 7 23.6 25.3
1380 1489 1228 1100 15 90 10 7 25.3 27.0



Attuatore lineare robot ad asse singolo KK ad alta precisione per sistema automatico 6

Lunghezza della guida

L2 ((mm)

Lunghezza completa

L1 ((mm)

 Corso massimo ((mm) G (mm) H(mm) n m Peso ((kg)
A1Sede scivolo A2 Sedile scorrevole A1Sede scivolo A2Sede scivolo
980 1098 811 659 40 90 7 5 29.4 32.3
1180 1298 1011 859 65 90 8 6 34.3 37.2
1380 1498 1211 1059 90 90 9 7 39.2 42.1
1680 1798 1511 1359 90 40 11 9 46.5 49.4





Imballaggio e consegna dei moduli lineari



Attuatore lineare robot ad asse singolo KK ad alta precisione per sistema automatico 7Attuatore lineare robot ad asse singolo KK ad alta precisione per sistema automatico 8

Etichette:

Modulo lineare KK60,

Modulo lineare Kk50,

Modulo dell'azionatore KK
