Guida sopportante lineare lineare di CNC MGW7CA della guida di lavoro del quadrato lineare della Tabella
  • Guida sopportante lineare lineare di CNC MGW7CA della guida di lavoro del quadrato lineare della Tabella
  • Guida sopportante lineare lineare di CNC MGW7CA della guida di lavoro del quadrato lineare della Tabella
Guida sopportante lineare lineare di CNC MGW7CA della guida di lavoro del quadrato lineare della Tabella

Guida sopportante lineare lineare di CNC MGW7CA della guida di lavoro del quadrato lineare della Tabella

Luogo di origine La Cina
Marca ZANE
Certificazione CE，ISO
Numero di modello GMW7CA
Dettagli del prodotto
Nome del prodotto:
Mini Linear Rail Guide
Numero di modello:
MGW7CA
Materiale:
Acciaio
Peso (chilogrammi):
1
Dimensione:
50mm - 1500mm
Componenti fondamentali:
ferrovia
Applicazione:
Pezzi meccanici di CNC
Prestazione:
A basso rumore, molto liscio e lunga vita
Grado:
C H.P.
Evidenziare:

Guida sopportante lineare del quadrato

,

Tabella di lavoro lineare di CNC

,

Guida lineare della ferrovia di MGW7C

Descrizione di prodotto

Guida lineare del cuscinetto CNC MGW7CA Guida lineare del cuscinetto



1.Tipo di blocco: MGW7C, MGW9C, MGW12C, MGW15H, MGW15C, MGW7H, MGW12H, MGW9H
Lunghezza del binario lineare: 100-800 mm
Slider potrebbe facilmente e leggermente muoversi per un uso conveniente
Adatto per apparecchiature di produzione di semiconduttori, apparecchiature di assemblaggio di circuiti stampati IC, apparecchiature mediche; braccio della macchina, strumenti di misurazione di precisione,attrezzature per l'automazione di ufficio e altri piccoli dispositivi di scorrimento lineare



2-7-2 GMW-CA/GMW-HA



Modello Dimensione della combinazione (mm) Dimensione del blocco ((mm) Dimensione della rotaia di scarico ((mm) Carico dinamico nominale Carico statico nominale

Momento statico ammissibile

Kgf*M





(kgf • m)

Dimensioni del bullone di fissaggio della rotaia

(mm)
H - Ciao. N W B Bl C Io... L MxL Wr Ora D h d P E C ((kgf) C ((kgf) Il signor MP - Oh, mio Dio!
GMW3CA 4.5 1 3 12 - - 4.5 9.8 15 M2xl.6 6 2.8 4 1.5 2.4 15 10 29 54 0.16 0.09 0. 09 M2x4
GMW3HA 8 14.6 20 38 91 0. 26 0.19 0. 19
GMW5CA 6.5 1.5 3.5 17 13 2 - 13.6 20.5 M2.5x1.5 10 4 4.8 1.6 2.9 20 10 48 92 0.47 0. 22 0. 22 M2. 5x7
GMW5HA - 17.6 24.5 63 134 0.7 0.42 0.42
GMW7CA 9 2 5.5 25 19 3 10 22 31.5 M3x3 14 5.5 6 3.2 3.5 30 15 140 210 1.6 0. 73 0. 73 M3x8
GMW7HA 19 32.5 42 180 320 2. 39 L 58 1.58
GMW9CA 12 3 6 30 21 4.5 12 28.6 38.5 M3x3 18 7 6.5 45 3.5 30 15 280 420 4.09 1.93 1.93 M3x8
GMW9HA 23 3.5 24 40.4 50.5 350 600 5. 56 3.47 3.47
GMW12CA 14 3 8 40 28 6 15 31 44 M3x3.5 24 8 8 45 4.5 40 20 400 570 7.17 2.83 2.83 M4xl0
GMW12HA 28 46.3 59 520 840 10. 47 5. 85 5. 85
GMW15CA 16 4 9 60 45 7.5 20 39.4 55 M4x4.5 42 10 8 4.5 4.5 40 20 690 940 20.3 5. 78 5. 78 M4xl2
GMW15HA 35 58.7 74.5 910 1410 30.48 12.5 12.5


ps:1 kgf= 9,81 N



Guida sopportante lineare lineare di CNC MGW7CA della guida di lavoro del quadrato lineare della Tabella 0

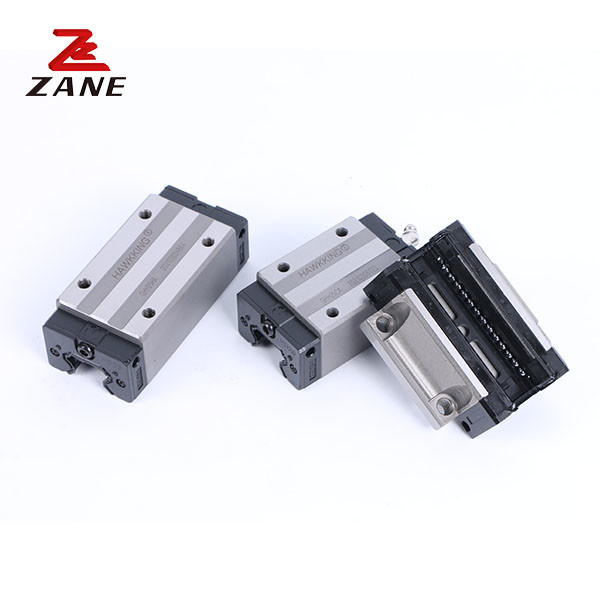

3- Immagini dettagliate.



Guida sopportante lineare lineare di CNC MGW7CA della guida di lavoro del quadrato lineare della Tabella 1Guida sopportante lineare lineare di CNC MGW7CA della guida di lavoro del quadrato lineare della Tabella 2
