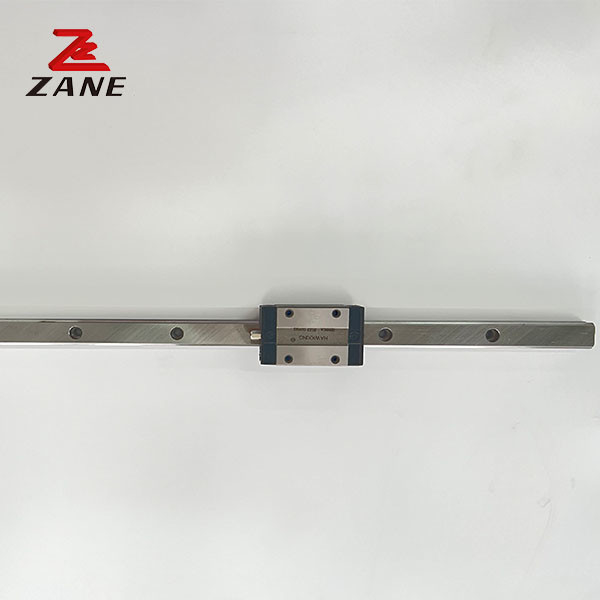

GEH35SA Guide di scorrimento lineari per torni GEH35CA con intervallo di 15 mm
  • GEH35SA Guide di scorrimento lineari per torni GEH35CA con intervallo di 15 mm
GEH35SA Guide di scorrimento lineari per torni GEH35CA con intervallo di 15 mm

GEH35SA Guide di scorrimento lineari per torni GEH35CA con intervallo di 15 mm

Luogo di origine Cina
Marca ZANE
Certificazione CE，ISO
Numero di modello ZANE-GEH
Dettagli del prodotto
Nome del prodotto:
Guida ferroviaria lineare mini
Lunghezza dell'asta:
Personalizzato
Applicazione lineare della guida:
Macchina di CNC, macchina elettrica, torni, attrezzatura medica
Lunghezza delle rotaie di scorrimento:
intervallo di 40-250mm/15mm
Tipo:
Binario di guida di moto lineare
Modello:
GEH20SA GEH20CA
Applicazione:
Macchina di CNC, sistema automatico
Evidenziare:

guida di scorrimento lineare per torni

,

guida di scorrimento lineare per macchina elettrica

,

guide di movimento lineare a intervalli di 15 mm

Descrizione di prodotto

GEH35SA GEH35CA Guida lineare Slide lineare



FdiFerrovie lineari

  • Lubrificazione facile
  • Intercambiabilità
  • Capacità di autoallineamento
  • Alta rigidità,Un po' esatto.
  • Guida lineare radiale a carico pesante
  • Funzionamento regolare Alta velocità e precisione
  • LFriczione e vibrazione
  • Basso rumore e non inquinamento
  • Ottenere una lunga vita ad alta velocità



Modello Dimensione della combinazione (mm) Dimensione del blocco ((mm) Dimensione della rotaia di scarico ((mm)

Fabbricazione a partire da materie plastiche
dimensione

 Carico fisso dinamico di base Carico fisso di base Momento statico ammissibile peso
Il signor KN-m

M.P.
KN-m

 Il mio kN-m

blocco
kg

scivolo
Kg/m
H - Ciao. N W B Bi C Li L Chi Chi G Mxl T H2 h3 W/ Ora D h d P E (mm) C (((kN) Co (kN)
GEH15SA 24 4.5 9.5 34 26 4 - 23.1 40.1 14.8 3.5 5.7 M4x6 6 5.5 6 15 12.5 6 4.5 3.5 60 20 M3xl6 5.35 9.40 0.08 0.04 0.04 0.09 1.25
GEH15CA 26 39.8 56.8 10.15 7.83 16.19 0.13 0.10 0.10 0.15
GEH20SA 28 6 11 42 32 5 - 29 50 18.75 4.15 12 M5x7 7.5 6 6 20 15.5 9.5 8.5 6 60 20 M5xl6 7.23 12.74 0.13 0.06 0.06 0.15 2.08
GEH20CA 32 48.1 69.1 12.3 10.31 21.13 0.22 0.16 0.16 0.24
GEH25SA 33 7 12.5 48 35 6.5 - 35.5 59.1 21.9 4.55 12 M6x9 8 8 8 23 18 11 9 7 60 20 M6x20 11.40 19.50 0.23 0.12 0.12 0.25 2.67
GEH25CA 35 59 82.6 16.15 16.27 32.40 0.38 0.32 0.32 0.41
GEH30SA 42 10 16 60 40 10 - 41.5 69.5 26.75 6 12 M3xl2 9 8 9 28 23 11 9 7 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.45 4.35
GEH30CA 40 70.1 98.1 21.05 23.70 47.46 0.68 0.55 0.55 0.76
GEH35SA 48 11 18 70 50 10 - 45 75 28.5 7 12 M8xl2 10 8.5 8.5 34 27.5 14 12 9 80 20 M8x25 16.42 28.10 0.40 0.21 0.21 0.45 6.14
GEH35CA 50 78 108 20 33.35 64.84 0.98 0.69 0.69 1.13

GEH35SA Guide di scorrimento lineari per torni GEH35CA con intervallo di 15 mm 0
