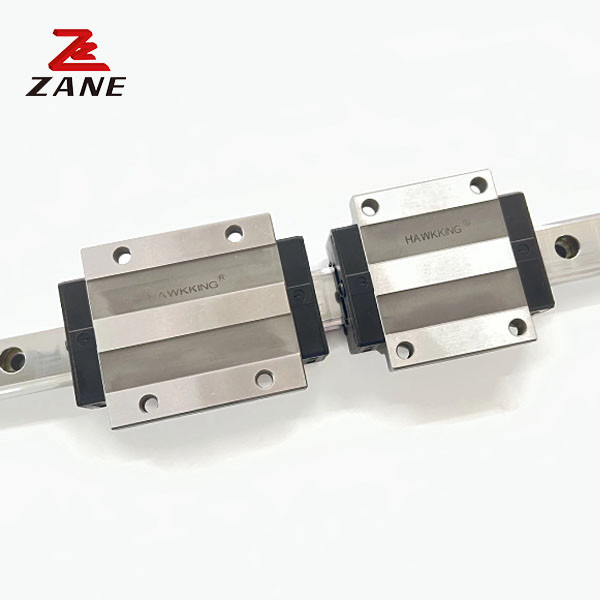

HGW30 Sistema di guida lineare a 2 assi con guida lineare ad alta precisione da 4000 mm
  • HGW30 Sistema di guida lineare a 2 assi con guida lineare ad alta precisione da 4000 mm
HGW30 Sistema di guida lineare a 2 assi con guida lineare ad alta precisione da 4000 mm

HGW30 Sistema di guida lineare a 2 assi con guida lineare ad alta precisione da 4000 mm

Luogo di origine Cina
Marca ZANE
Certificazione CE，ISO
Numero di modello ZANE-ghw
Dettagli del prodotto
Nome del prodotto:
ferrovia di guida lineare resistente
Distanze:
100-6000mm (su misura)
Applicazione:
Sistema automatico
Parola chiave:
Cuscinetto a sfera lineare della ferrovia di guida
Struttura:
Rotaie di scorrimento + blocchetto dello scorrevole
Tipo di blocco:
con la flangia senza flangia
tipo lineare della guida:
Tipo di W o tipo di H o R del tipo
Caratteristica:
alta rigidità, alta precisione
Evidenziare:

Guida lineare a 2 assi HGW30

,

guida lineare a 2 assi ad alta precisione

,

sistema di guida lineare da 4000 mm

Descrizione di prodotto

Sistema di rotaia lineare a scorrere su misura 2 Asse HGW30 100-6000mm



ApplicazioneFerrovia e blocco di guida lineare:

*centri macchine

*torni CNC
*macchine da macinare
*macchine di lavorazione di precisione
*macchine da taglio pesanti
*dispositivi di automazione
*attrezzature di trasporto
*apparecchiature di misura
*apparecchi che richiedono un'elevata precisione di posizionamento
*attrezzature per il trasporto ad alta velocità
*apparecchiature di misurazione di precisione
*apparecchiature per la produzione di semiconduttori
*macchine per la lavorazione del legno



Modello Dimensione della combinazione (mm) Dimensione del blocco ((mm) Dimensione della rotaia di scarico ((mm)

Fabbricazione a partire da materie plastiche
dimensione

 Carico fisso dinamico di base Carico fisso di base Momento statico ammissibile peso
Il signor KN-m

M.P.
KN-m

 Il mio kN-m

blocco
kg

scivolo
kg/m
H - Ciao. N W B Bi c U L KL G M (A/B) T Ti h2 h3 Wr Ora D h d P E (mm) C (((kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4.5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0.52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0.59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


HGW30 Sistema di guida lineare a 2 assi con guida lineare ad alta precisione da 4000 mm 0HGW30 Sistema di guida lineare a 2 assi con guida lineare ad alta precisione da 4000 mm 1
