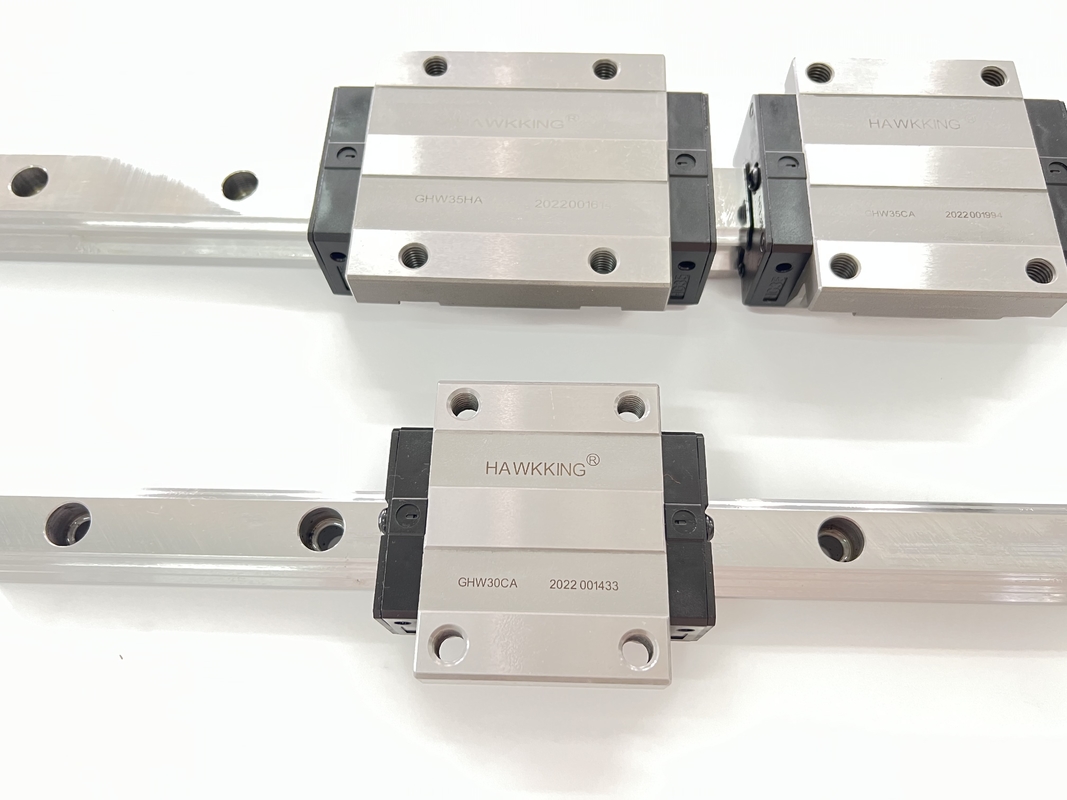

Carrello di guida lineare Taiwan SHAC di ricambio GEW/15/20/25/30/CA/SA
Caratteristiche della guida lineare
1. Alta precisione di posizionamento;
2. Lunga vita con elevata precisione di movimento;
3. Il movimento ad alta velocità è possibile con una forza motrice bassa;
4. Pari capacità di carico in tutte le direzioni;
installazione 5.Easy;
6. Facile lubrificazione;
7. Intercambiabilità
Applicazione:
Apparecchiature elettroniche, macchine per prove di trazione e apparecchiature di misurazione a coordinate tridimensionali digitali,
Attrezzature di precisione e macchine utensili multiasse, presse, affilatrici per utensili, macchine automatiche per il taglio del gas,
Stampante, selezionatrice di carte, macchine per l'imballaggio di alimenti e altri componenti scorrevoli di macchinari industriali
| Modello |
Dimensioni combinate (mm) |
Dimensione del blocco (millimetro) |
Dimensioni della guida di scorrimento (mm) |
Bulloni di fissaggio per guide di scorrimento
taglia
|
Carico fisso dinamico di base |
Carico fisso fisso di base |
Momento statico ammissibile |
il peso |
| Signor kN-m |
Mp
kN-m
|
Il mio kN-m |
bloccare
kg
|
diapositiva
Kg/mq
|
| H |
Ciao |
N |
w |
B |
Bi |
C |
L1 |
l |
Ki |
K2 |
G |
M |
T |
Ti |
h2 |
h3 |
Wr |
Hr |
D |
h |
d |
P |
e |
(nnn) |
C(kN) |
Co(kN) |
| GEW15SA |
24 |
4.5 |
18.5 |
52 |
41 |
5.5 |
- |
23.1 |
40.1 |
14.8 |
3.5 |
5.7 |
M5/φ4.5 |
5 |
7 |
5.5 |
6 |
15 |
12.5 |
6 |
4.5 |
3.5 |
60 |
20 |
M3xl6 |
5.35 |
9.40 |
0.08 |
0.04 |
0.04 |
0.12 |
1.25 |
| GEW15CA |
26 |
39.8 |
56.8 |
10.15 |
7.83 |
16.19 |
0.13 |
0.10 |
0.10 |
0,21 |
| GEW20SA |
28 |
6 |
19.5 |
59 |
49 |
5 |
- |
29 |
50 |
18.75 |
415 |
12 |
M6/φ5.5 |
7 |
9 |
6 |
6 |
20 |
15.5 |
9.5 |
8.5 |
6 |
60 |
20 |
M5xl6 |
7.23 |
12.74 |
0.13 |
0.06 |
0.06 |
0.19 |
2.08 |
| GEW20CA |
32 |
48.1 |
69.1 |
12.3 |
10.31 |
21.13 |
0,22 |
0.16 |
0.16 |
0,32 |
|
GEW25SA
GEW25CA
|
33 |
7 |
25 |
73 |
60 |
6.5 |
一 |
35.5 |
59.1 |
21.9 |
4.55 |
12 |
M8/φ7 |
g |
10 |
8 |
8 |
23 |
18 |
11 |
9 |
7 |
60 |
20 |
M6x20 |
11.40 |
19.50 |
0,23 |
0.12 |
0.12 |
0,35 |
2.67 |
| 35 |
59 |
82.6 |
16.15 |
16.27 |
32.40 |
0,38 |
0,32 |
0,32 |
0,59 |
| GEW30SA |
42 |
10 |
31 |
90 |
72 |
9 |
- |
41.5 |
69.5 |
26.75 |
6 |
12 |
M10/φ9 |
7 |
10 |
8 |
9 |
28 |
23 |
11 |
9 |
7 |
80 |
20 |
M6x25 |
16.42 |
28.10 |
0,40 |
0,21 |
0,21 |
0,62 |
4.35 |
| GEW30CA |
40 |
70.1 |
98.1 |
21.05 |
23.70 |
47.46 |
0,68 |
0,55 |
0,55 |
1.04 |
| GEW35SA |
48 |
11 |
33 |
100 |
82 |
9 |
- |
45 |
75 |
28.5 |
7 |
7 |
M10/φ9 |
10 |
13 |
&5 |
&5 |
34 |
27.5 |
14 |
12 |
9 |
80 |
20 |
M6x25 |
16.42 |
28.10 |
0,40 |
0,21 |
0,21 |
0,62 |
4.35 |
| GEW35CA |
50 |
78 |
108 |
20 |
23.70 |
47.46 |
0,68 |
0,55 |
0,55 |
1.04 |
