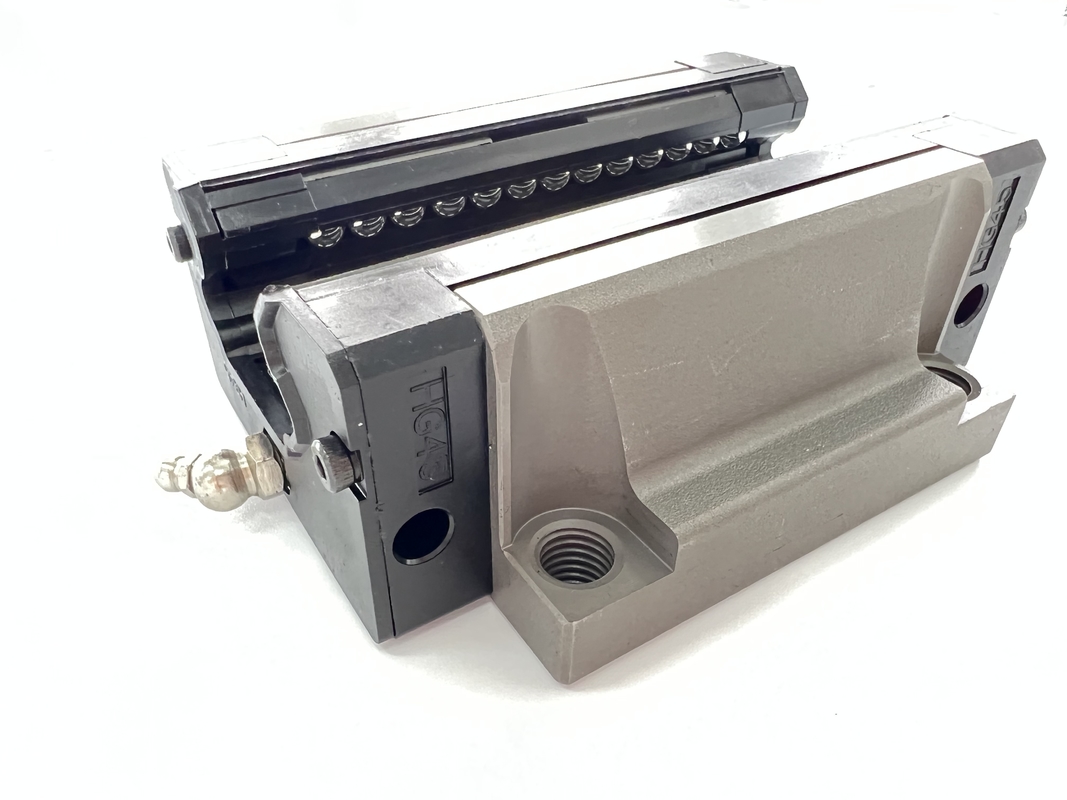

Slitta di guida lineare per macchina CNC
  • Slitta di guida lineare per macchina CNC
Slitta di guida lineare per macchina CNC

Slitta di guida lineare per macchina CNC

Luogo di origine Cina
Marca ZANE
Certificazione CE，ISO
Numero di modello ZANE-ghw
Dettagli del prodotto
Nome del prodotto:
mini guida lineare della ferrovia
Materiale:
acciaio inossidabile
Numero di modello:
HGW20CA, HGW2CHA
Componenti principali:
Ferrovia di guida lineare
Lubrificazione:
Grasso, olio
Prestazione:
Alta precisione a basso rumore
tipo lineare della guida:
Tipo di W o tipo di H o R del tipo
Blocco:
norma o flangia
Larghezza della guida:
15mm--65mm
Evidenziare:

Guida lineare hgw15

,

guida lineare per macchina cnc

,

guida lineare hgw20

Descrizione di prodotto

hgw15 hgw20 cursori con cuscinetti a sfera per guide lineari per macchine cnc



Applicazione della guida lineare:

* 1. Centro di lavoro
* 2. Macchine utensili,
* elaborazione 3.Precision
* 4. Utensili da taglio pesanti,
* tagliatrice 5.Marble
* 6.smerigliatrice
* macchina 7.Injection
* 8. pugno
* 9.Dispositivi di automazione



Modello Dimensione combinazione (mm) Dimensione blocco (mm) Dimensione della guida di scorrimento (mm)

Bulloni di fissaggio per guide di scorrimento
taglia

 Carico fisso dinamico di base Carico fisso fisso di base Momento statico ammissibile il peso
Signor kN-m

MP
kN-m

 Il mio kN-m

bloccare
kg

diapositiva
kg/m
H Ciao N W B Bi c U l Kl G M (LA/SI) T Ti h2 h3 Wr ora D h d P E (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/φ4.5 6 8.9 3,95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0,15 0,15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77,5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0,38 0,27 0,27 0,40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0,48 0,47 0,47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


Slitta di guida lineare per macchina CNC 0Slitta di guida lineare per macchina CNC 1




Etichette:

Mini guida lineare HGW20,

guida lineare HGH25,

guida lineare HIWIN
