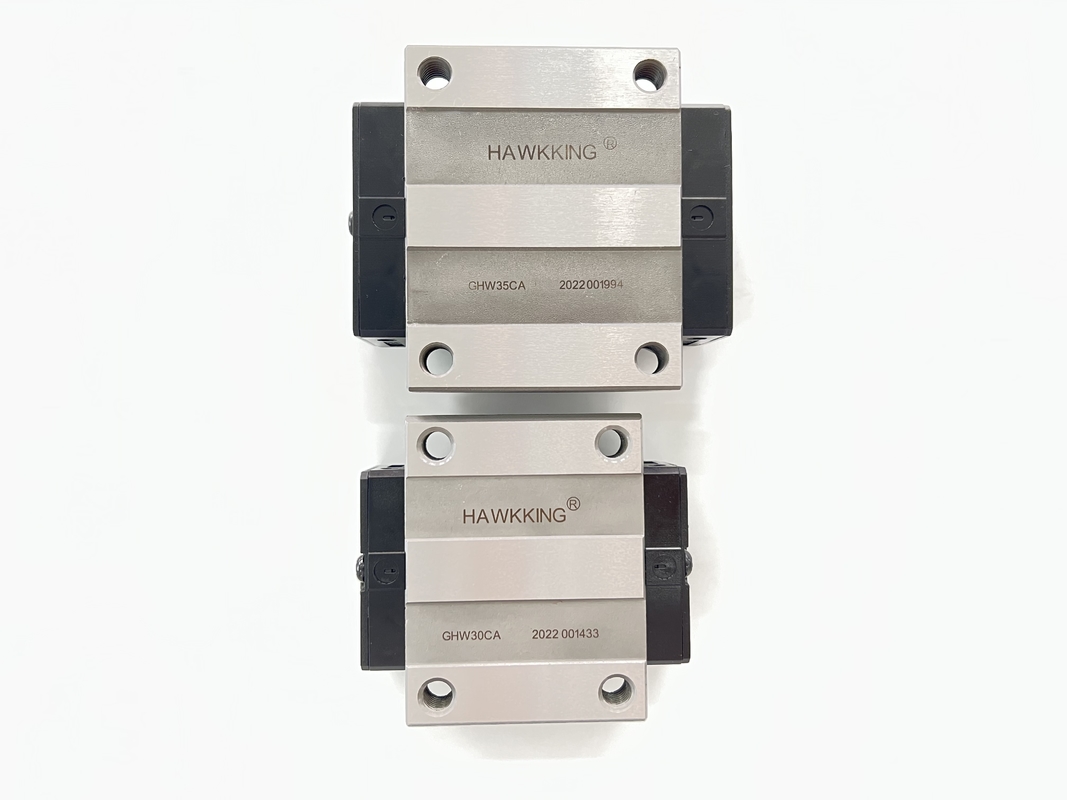

Cuscinetto lineare a flangia dimensionale di precisione
  • Cuscinetto lineare a flangia dimensionale di precisione
Cuscinetto lineare a flangia dimensionale di precisione

Cuscinetto lineare a flangia dimensionale di precisione

Luogo di origine Cina
Marca ZANE
Certificazione CE，ISO
Numero di modello ZANE-ghw
Dettagli del prodotto
Nome del prodotto:
mini guida lineare della ferrovia
Grado:
C, H, P, PS, SU
Componenti principali:
Ferrovia di guida lineare
Lunghezza della ferrovia di guida lineare:
100mm-4000mm, tutta la lunghezza sarà disponibile
Altezza delle rotaie di scorrimento:
1-5mm
Tipo:
Binario di guida di moto lineare
tipo lineare della guida:
Tipo di W o tipo di H o R del tipo
Evidenziare:

Cuscinetto lineare della flangia HGW20

,

cuscinetto lineare della flangia dimensionale di precisione

,

binario di guida lineare di tipo H

Descrizione di prodotto

Guida lineare e blocco HGW20 di lunghezza personalizzata per macchina CNC

Di cosa sono le caratteristiche?

Intercambiabilità
A causa del controllo dimensionale di precisione, la tolleranza dimensionale della guida lineare della serie HG può essere mantenuta in un intervallo ragionevole,
il che significa che tutti i blocchi e le rotaie di una serie specifica possono essere utilizzati insieme mantenendo la tolleranza dimensionale.E un
viene aggiunto un fermo per evitare che le sfere cadano quando i blocchi vengono rimossi dal binario.


Modello Dimensioni combinate (mm) Dimensione del blocco (millimetro) Dimensioni della guida di scorrimento (mm)

Bulloni di fissaggio per guide di scorrimento
taglia

 Carico fisso dinamico di base Carico fisso fisso di base Momento statico ammissibile il peso
Signor kN-m

Mp
kN-m

 Il mio kN-m

bloccare
kg

diapositiva
kg/mq
H Ciao N w B Bi c u l Kl G M (A/B) T Ti h2 h3 Wr Hr D h d P e (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/φ4,5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0,17 0,15 0,15 0,17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0,38 0,27 0,27 0,40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0,48 0,47 0,47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


Cuscinetto lineare a flangia dimensionale di precisione 0Cuscinetto lineare a flangia dimensionale di precisione 1
