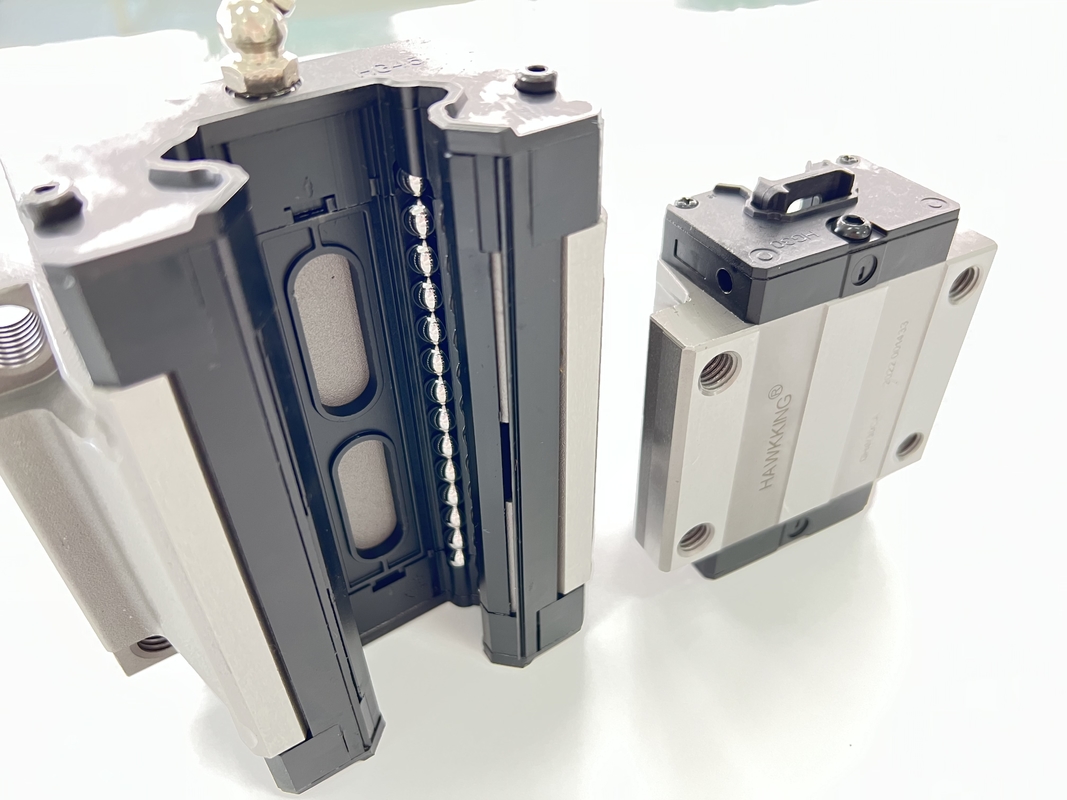

Blocco di binari lineari HGH35 di lunghezza personalizzata per guide lineari per parti CNC
I prodotti in acciaio inossidabile sono altamente resistenti alla corrosione, quindi sono adatti per applicazioni in cui l'olio antiruggine non è preferito, come nelle camere bianche.
I prodotti con specifiche ultra seal hanno eccellenti prestazioni di protezione dalla polvere grazie alla combinazione del binario dedicato finito con rettifica totale e unità di scorrimento con guarnizione di estremità e sotto guarnizione di forme speciali.Specifiche speciali con guarnizione interna migliorano ulteriormente la polvere
proprietà di protezione della sezione di circolazione delle sfere contro sostanze estranee dalla superficie superiore del binario.
| Modello |
Dimensioni combinate (mm) |
Dimensione del blocco (millimetro) |
Dimensioni della guida di scorrimento (mm) |
Bulloni di fissaggio per guide di scorrimento
taglia
|
Carico fisso dinamico di base |
Carico fisso fisso di base |
Momento statico ammissibile |
il peso |
|
Sig
kN^n
|
MP
kNf
|
Il mio kNF |
bloccare
kg
|
diapositiva
kg/n
|
| H |
Hio |
N |
w |
B |
Bio |
C |
Li |
l |
Kio |
G |
Mxl |
T |
h2 |
h3 |
wR |
HR |
D |
h |
d |
P |
e |
(mm) |
C(kN) |
Co(kN) |
| GHH15CA |
28 |
4.3 |
9.5 |
34 |
26 |
4 |
26 |
39.4 |
61.4 |
10 |
5.3 |
M4x5 |
6 |
7.95 |
7.7 |
15 |
15 |
7.5 |
5.3 |
4.5 |
60 |
20 |
M4xl6 |
11.38 |
25.31 |
0,17 |
0,15 |
0,15 |
0.18 |
1.45 |
| GHH20CA |
30 |
4.6 |
12 |
44 |
32 |
6 |
36 |
50.5 |
77.5 |
12.25 |
12 |
M5x6 |
8 |
6 |
7 |
20 |
17.5 |
9.5 |
8.5 |
6 |
60 |
20 |
M5xl6 |
17.75 |
37.84 |
0,38 |
0,27 |
0,27 |
0.30 |
2.21 |
| GHH20HA |
50 |
65.2 |
92.2 |
12.6 |
21.18 |
48.84 |
0,48 |
0,47 |
0,47 |
0,39 |
| GHH25CA |
40 |
5.5 |
|
48 |
35 |
6.5 |
35 |
58 |
84 |
16.8 |
12 |
M6x8 |
8 |
10 |
|
23 |
22 |
11 |
9 |
7 |
60 |
20 |
M6x20 |
26.48 |
56.19 |
0,64 |
0,51 |
0,51 |
0. 51 |
3.21 |
| GHH25HA |
12.5 |
50 |
78.6 |
104.6 |
19.6 |
|
32. 75 |
76.00 |
0,87 |
0,88 |
0,88 |
0,69 |
| GHH30CA |
45 |
6 |
16 |
60 |
40 |
10 |
40 |
70 |
97.4 |
20.25 |
12 |
M8xl0 |
8.5 |
9.5 |
|
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
38.74 |
83.06 |
1.06 |
0,85 |
0,85 |
0,88 |
4. 47 |
| GHH30HA |
60 |
93 |
120.4 |
21.75 |
13.8 |
M8x2ij |
47.27 |
110.13 |
1.40 |
1.47 |
1.47 |
1.16 |
| GHH35CA |
55 |
|
18 |
70 |
50 |
10 |
50 |
80 |
112.4 |
20.6 |
12 |
|
|
16 |
19.6 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
49.52 |
102.87 |
1.73 |
1.20 |
1. 20 |
1.45 |
6. 30 |
| GHH35HA |
1.5 |
72 |
105.8 |
138.2 |
22.5 |
M8xl2 |
|
|
60.21 |
136.31 |
2.29 |
2.08 |
2.08 |
1.92 |
| GHH45CA |
70 |
9.5 |
|
86 |
60 |
13 |
60 |
97 |
139.4 |
23 |
|
M10xl7 |
16 |
|
|
45 |
38 |
20 |
17 |
14 |
105 |
|
M12x35 |
77.57 |
155.93 |
3.01 |
2.35 |
2.35 |
2.73 |
10.41 |
| GHH45HA |
20.5 |
80 |
128.8 |
171.2 |
28.9 |
|
L8. |
30.5 |
22.5 |
94.54 |
207.12 |
4.00 |
4.07 |
4.07 |
3.61 |
| GHH55CA |
80 |
|
|
100 |
75 |
|
75 |
117.7 |
166.7 |
27.35 |
|
M12xl8 |
|
22 |
29 |
53 |
44 |
23 |
20 |
16 |
120 |
30 |
M14x45 |
114.44 |
227. 81 |
5.66 |
4.06 |
4.06 |
4.17 |
15.08 |
| GHH55HA |
13 |
23. 5 |
12. 5 |
95 |
155.8 |
204.8 |
36.4 |
12.9 |
|
139.35 |
301.26 |
7.49 |
7.01 |
7.01 |
5.49 |
| GHH65CA |
90 |
15 |
|
126 |
76 |
25 |
70 |
144.2 |
200.2 |
43.1 |
|
|
25 |
15 |
15 |
63 |
53 |
26 |
22 |
18 |
150 |
35 |
M16x50 |
163.63 |
324.71 |
10.02 |
6.44 |
6.44 |
7.00 |
21.18 |
| GHH65HA |
31.5 |
120 |
203.6 |
259.6 |
47.8 |
12.9 |
M16x20 |
208.36 |
457.15 |
14.15 |
11.12 |
11.12 |
9.82 |
Suggerimenti per l'ordinazione di guide lineari e blocchi di guide lineari:
(1) Dicci la larghezza della guida lineare: es. 9 mm
(2) Qual è il codice delle dimensioni dei blocchi di guida lineare, per favore?Ad esempio MGN9C, HGH15CA e così via.
(3) Qual è la lunghezza della guida lineare necessaria e quanti blocchi guida in una guida lineare, per favore?Es. MNG91R80MM;1 pz di blocchi sulla guida lineare da 80 mm
Tutti i tipi possiamo produrre guide lineari:
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
I nostri vantaggi per le guide lineari serie HG:
1. Sistema completo di unità scorrevoli ad alta precisione e può essere spostato senza flessione.
2. Uso di lunga durata.
3. Consegna rapida e buon servizio.
4.Grande scortae basso lotto all'ingrosso.
5. ISO9001:2008
6. Competitivoprezzo, buona qualità, consegna veloce.
7.Risposta veloce ae-mail o risolvendo rapidamente le domande.
8. Cooperazione e servizio onesti.
