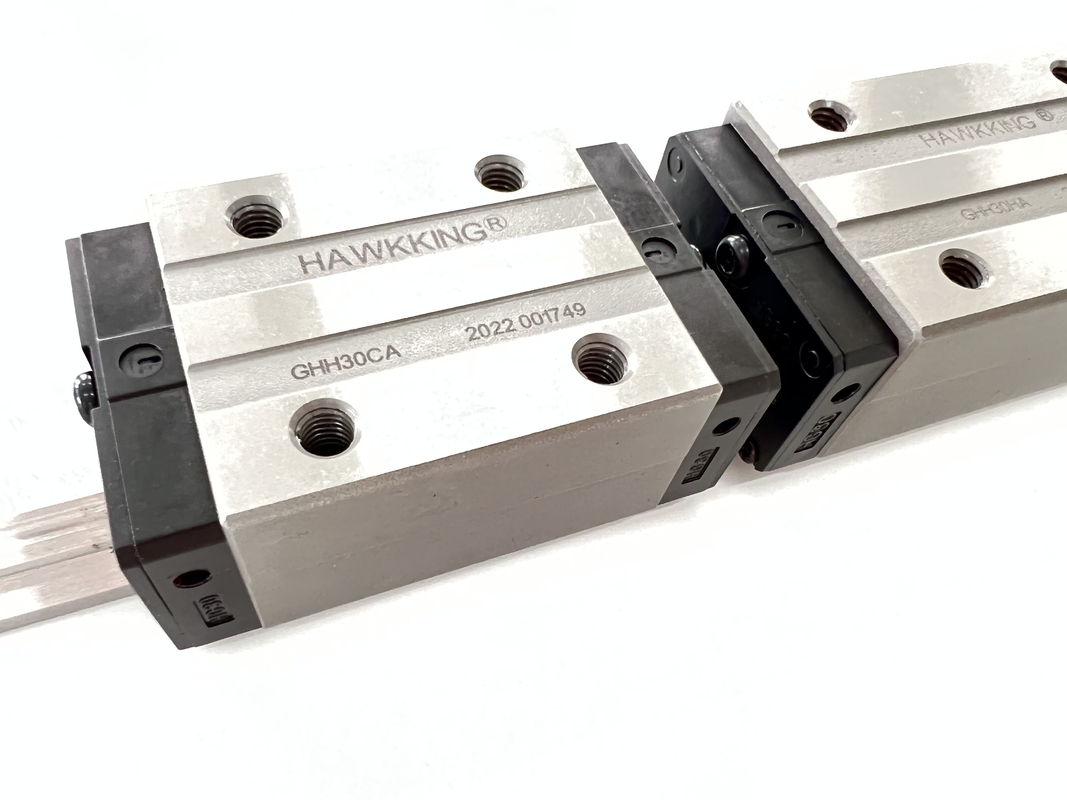

Guide lineari a lunghezza personalizzata ad alta precisione HGH15 HGH20 HGH25 HGH30
Dove vengono utilizzate le guide lineari?
Le guide lineari sono utilizzate in un'ampia gamma di applicazioni industriali e manifatturiere.Vedrai comunemente guide lineari di tutte le dimensioni e stili utilizzate nelle macchine CNC e nelle stampanti 3D, comprese le stampanti domestiche più piccole e le stampanti industriali più grandi.In queste applicazioni, le guide lineari vengono spesso utilizzate per posizionare un utensile o una piastra di base all'interno della macchina.Mentre l'azionamento viene eseguito da un altro componente, la guida lineare sostiene il peso dell'utensile o della piastra di base e protegge il componente di azionamento da un carico improprio.Le guide lineari sono utilizzate anche in applicazioni e progetti robotici come con i robot Gantry (chiamati anche cartesiani) e con sistemi di trasporto aereo.Esistono tantissime applicazioni in cui le guide lineari vengono utilizzate per supportare carichi pesanti e garantire un movimento lineare regolare.
| Modello |
Dimensioni combinate (mm) |
Dimensione del blocco (millimetro) |
Dimensioni della guida di scorrimento (mm) |
Bulloni di fissaggio per guide di scorrimento
taglia
|
Carico fisso dinamico di base |
Carico fisso fisso di base |
Momento statico ammissibile |
il peso |
|
Sig
kN^n
|
MP
kNf
|
Il mio kNF |
bloccare
kg
|
diapositiva
kg/n
|
| H |
Hio |
N |
w |
B |
Bio |
C |
Li |
l |
Kio |
G |
Mxl |
T |
h2 |
h3 |
wR |
HR |
D |
h |
d |
P |
e |
(mm) |
C(kN) |
Co(kN) |
| GHH15CA |
28 |
4.3 |
9.5 |
34 |
26 |
4 |
26 |
39.4 |
61.4 |
10 |
5.3 |
M4x5 |
6 |
7.95 |
7.7 |
15 |
15 |
7.5 |
5.3 |
4.5 |
60 |
20 |
M4xl6 |
11.38 |
25.31 |
0,17 |
0,15 |
0,15 |
0.18 |
1.45 |
| GHH20CA |
30 |
4.6 |
12 |
44 |
32 |
6 |
36 |
50.5 |
77.5 |
12.25 |
12 |
M5x6 |
8 |
6 |
7 |
20 |
17.5 |
9.5 |
8.5 |
6 |
60 |
20 |
M5xl6 |
17.75 |
37.84 |
0,38 |
0,27 |
0,27 |
0.30 |
2.21 |
| GHH20HA |
50 |
65.2 |
92.2 |
12.6 |
21.18 |
48.84 |
0,48 |
0,47 |
0,47 |
0,39 |
| GHH25CA |
40 |
5.5 |
|
48 |
35 |
6.5 |
35 |
58 |
84 |
16.8 |
12 |
M6x8 |
8 |
10 |
|
23 |
22 |
11 |
9 |
7 |
60 |
20 |
M6x20 |
26.48 |
56.19 |
0,64 |
0,51 |
0,51 |
0. 51 |
3.21 |
| GHH25HA |
12.5 |
50 |
78.6 |
104.6 |
19.6 |
|
32. 75 |
76.00 |
0,87 |
0,88 |
0,88 |
0,69 |
| GHH30CA |
45 |
6 |
16 |
60 |
40 |
10 |
40 |
70 |
97.4 |
20.25 |
12 |
M8xl0 |
8.5 |
9.5 |
|
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
38.74 |
83.06 |
1.06 |
0,85 |
0,85 |
0,88 |
4. 47 |
| GHH30HA |
60 |
93 |
120.4 |
21.75 |
13.8 |
M8x2ij |
47.27 |
110.13 |
1.40 |
1.47 |
1.47 |
1.16 |
| GHH35CA |
55 |
|
18 |
70 |
50 |
10 |
50 |
80 |
112.4 |
20.6 |
12 |
|
|
16 |
19.6 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
49.52 |
102,87 |
1.73 |
1.20 |
1. 20 |
1.45 |
6. 30 |
| GHH35HA |
1.5 |
72 |
105,8 |
138.2 |
22.5 |
M8xl2 |
|
|
60.21 |
136.31 |
2.29 |
2.08 |
2.08 |
1.92 |
| GHH45CA |
70 |
9.5 |
|
86 |
60 |
13 |
60 |
97 |
139,4 |
23 |
|
M10xl7 |
16 |
|
|
45 |
38 |
20 |
17 |
14 |
105 |
|
M12x35 |
77,57 |
155,93 |
3.01 |
2.35 |
2.35 |
2.73 |
10.41 |
| GHH45HA |
20.5 |
80 |
128,8 |
171.2 |
28.9 |
|
L8. |
30.5 |
22.5 |
94,54 |
207.12 |
4.00 |
4.07 |
4.07 |
3.61 |
| GHH55CA |
80 |
|
|
100 |
75 |
|
75 |
117,7 |
166,7 |
27.35 |
|
M12xl8 |
|
22 |
29 |
53 |
44 |
23 |
20 |
16 |
120 |
30 |
M14x45 |
114.44 |
227. 81 |
5.66 |
4.06 |
4.06 |
4.17 |
15.08 |
| GHH55HA |
13 |
23. 5 |
12.5 |
95 |
155,8 |
204.8 |
36.4 |
12.9 |
|
139,35 |
301.26 |
7.49 |
7.01 |
7.01 |
5.49 |
| GHH65CA |
90 |
15 |
|
126 |
76 |
25 |
70 |
144.2 |
200.2 |
43.1 |
|
|
25 |
15 |
15 |
63 |
53 |
26 |
22 |
18 |
150 |
35 |
M16x50 |
163,63 |
324.71 |
10.02 |
6.44 |
6.44 |
7:00 |
21.18 |
| GHH65HA |
31.5 |
120 |
203.6 |
259,6 |
47.8 |
12.9 |
M16x20 |
208.36 |
457,15 |
14.15 |
11.12 |
11.12 |
9.82 |
Suggerimenti per l'ordinazione di guide lineari e blocchi guida lineari:
(1) Dicci la larghezza della guida lineare: es. 9mm
(2) Qual è il codice dimensionale dei blocchi guida lineari, pls?Ad esempio MGN9C, HGH15CA e così via.
(3) Qual è la lunghezza della guida lineare di cui hai bisogno e quanti blocchi di guida in una guida lineare, pls?Ad esempio MNG91R80MM;1 pezzo di blocchi sulla guida lineare da 80 mm
Tutti i tipi che possiamo produrre Guida lineare:
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
I nostri vantaggi per la guida lineare serie HG:
1. Sistema completo di unità scorrevoli con elevata precisione e può essere spostato senza deflessione.
2. Uso di lunga vita.
3. Consegna rapida e buon servizio.
4.Grande magazzinoe commercio all'ingrosso a basso lotto.
5.ISO9001:2008
6. Competitivoprezzo, buona qualità, consegna veloce.
7.Risposta rapida ae-mail o risolvere rapidamente le domande.
8. Cooperazione e servizio onesti.
