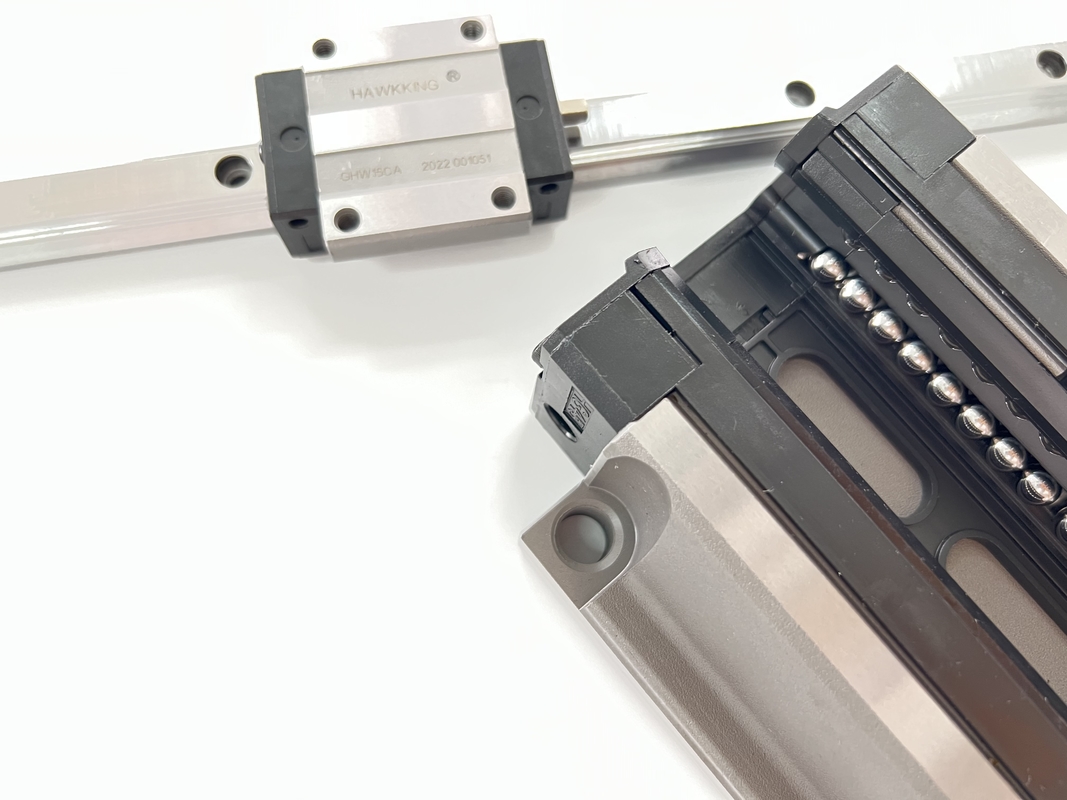

Guide lineari HGW15
  • Guide lineari HGW15
Guide lineari HGW15

Guide lineari HGW15

Luogo di origine Cina
Marca ZANE
Certificazione CE，ISO
Numero di modello HGW15
Dettagli del prodotto
Nome del prodotto:
mini guida lineare della ferrovia
Materiale:
acciaio
Altezza di combinazione:
4-20mm
Altezza delle rotaie di scorrimento:
1-5mm
Applicazione:
Macchinari
Tipo:
Binario di guida di moto lineare
Serie:
HGW15
Blocco:
Flangia
Evidenziare:

Guide lineari HGW15

,

guide lineari da 5 mm

,

guida lineare con cuscinetti da 20 mm

Descrizione di prodotto

Blocco guida lineare Ghw Profile Guide lineari HGW15

Può sopportare il carico delle direzioni su, giù, sinistra e destra contemporaneamente
Grazie allo speciale design della struttura a fascio della guida di scorrimento lineare, può sopportare contemporaneamente i carichi nelle direzioni superiore, inferiore, sinistra e destra, a differenza della guida di scorrimento che può sopportare il carico laterale nella direzione del contatto parallelo superficie, che è facile da causare la precisione di marcia della macchina.


Modello Dimensione combinazione (mm) Dimensione blocco (mm) Dimensione della guida di scorrimento (mm)

Bulloni di fissaggio per guide di scorrimento
taglia

 Carico fisso dinamico di base Carico fisso fisso di base Momento statico ammissibile il peso
Signor kN-m

MP
kN-m

 Il mio kN-m

bloccare
kg

diapositiva
kgAi
H Ciao N W B Bi c U l Kl G M (LA/SI) T Ti h2 h3 Wr ora D h d P E (mm) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/φ4.5 6 8.9 3,95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0,15 0,15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77,5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0,38 0,27 0,27 0,40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0,48 0,47 0,47 0,52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0,64 0,51 0,51 0,59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0,87 0,88 0,88 0,80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0,85 0,85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102,87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105,8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139,4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77,57 155,93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128,8 171.2 28.9 94,54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117,7 166,7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


Guide lineari HGW15 0Guide lineari HGW15 1
